قطب مثبت و منفی در دستگاه جوش چیست؟ (آموزش کامل + جدول کاربرد)

یکی از مهم‌ترین عواملی که تأثیر مستقیمی بر کیفیت، استحکام و ظاهر جوش دارد، تنظیم صحیح پلاریته دستگاه جوش است. بسیاری از جوشکاران تازه‌کار تصور می‌کنند تنها انتخاب الکترود مناسب و تنظیم جریان دستگاه برای داشتن یک جوش استاندارد کافی است؛ اما در واقع قطبیت در جوشکاری نقش بسیار مهمی در میزان نفوذ، انتقال حرارت، سرعت ذوب الکترود و کیفیت نهایی اتصال دارد.

اگر قطب‌های دستگاه جوش به‌درستی انتخاب نشوند، ممکن است مشکلاتی مانند چسبیدن الکترود، پاشش زیاد، کاهش نفوذ، ایجاد ترک یا ضعیف شدن اتصال ایجاد شود. به همین دلیل، آشنایی با تشخیص قطب مثبت و منفی دستگاه جوش یکی از مهارت‌های ضروری برای هر جوشکار حرفه‌ای محسوب می‌شود.

در این مقاله به‌صورت کامل بررسی می‌کنیم که قطب مثبت و منفی در دستگاه جوش یعنی چه، پلاریته دستگاه جوش چگونه تنظیم می‌شود، تفاوت میان قطب مستقیم و معکوس چیست و چگونه می‌توان با شناخت صحیح تفاوت قطب مثبت و منفی در جوش، کیفیت کار را افزایش داد.

قطب مثبت و منفی در دستگاه جوش یعنی چه؟

برای درک بهتر عملکرد دستگاه جوش، ابتدا باید بدانیم قطب مثبت و منفی چه مفهومی دارند. در دستگاه‌های جوشکاری که با جریان مستقیم (DC) کار می‌کنند، دو خروجی اصلی وجود دارد:

• خروجی مثبت (+)
• خروجی منفی (-)

این دو خروجی مشخص می‌کنند جریان الکتریکی چگونه بین دستگاه، الکترود و قطعه کار حرکت کند.

به زبان ساده، پلاریته دستگاه جوش مشخص می‌کند کدام قسمت مدار دارای بار مثبت و کدام قسمت دارای بار منفی است. تغییر این اتصال باعث تغییر مسیر حرکت الکترون‌ها و در نتیجه تغییر میزان حرارت ایجادشده در الکترود یا قطعه کار می‌شود. در فرآیند جوشکاری، انتخاب صحیح قطبیت در جوشکاری باعث می‌شود حرارت در محل مناسب متمرکز شود و جوش با نفوذ و استحکام مطلوب ایجاد شود.

برای مثال:

• در برخی شرایط اتصال الکترود به قطب مثبت باعث افزایش حرارت روی الکترود می‌شود.
• در شرایط دیگر اتصال الکترود به قطب منفی باعث تمرکز حرارت روی قطعه کار خواهد شد.

اگر به دنبال دستگاهی مناسب برای کارگاه‌های کوچک و مصارف خانگی هستید، می‌توانید انواع دستگاه جوش تک فاز را بررسی کنید.

پلاریته چیست و در جوشکاری چه نقشی دارد؟

پلاریته دستگاه جوش به نحوه اتصال قطب‌های مثبت و منفی منبع تغذیه به الکترود و قطعه کار گفته می‌شود.

در جوشکاری با جریان مستقیم، سه حالت اصلی وجود دارد:

۱. قطب مستقیم (DCEN)

در این حالت:

• الکترود به قطب منفی متصل می‌شود.
• قطعه کار به قطب مثبت متصل می‌شود.

در این شرایط حرارت بیشتری در قطعه کار ایجاد می‌شود و معمولاً نفوذ جوش افزایش پیدا می‌کند.

۲. قطب معکوس (DCEP)

در این حالت:

• الکترود به قطب مثبت متصل می‌شود.
• قطعه کار به قطب منفی متصل می‌شود.

در این حالت حرارت بیشتری روی الکترود ایجاد شده و سرعت ذوب آن افزایش پیدا می‌کند.

۳. جریان متناوب (AC)

در جریان AC، قطب مثبت و منفی به‌صورت مداوم تغییر می‌کنند و جریان دائماً بین دو حالت جابه‌جا می‌شود.

انتخاب هر نوع قطبیت در جوشکاری به نوع روش جوش، جنس فلز، نوع الکترود و ضخامت قطعه بستگی دارد.

جریان مستقیم (DC) و متناوب (AC) در جوشکاری

برای درک بهتر پلاریته دستگاه جوش باید تفاوت جریان مستقیم و متناوب را بدانیم.

جریان مستقیم (DC)

در جریان مستقیم، الکتریسیته در یک مسیر ثابت حرکت می‌کند.

مزایای DC:

• قوس پایدارتر
• کنترل بهتر جوش
• پاشش کمتر
• مناسب برای بسیاری از الکترودها
• کیفیت بالاتر اتصال

به همین دلیل بیشتر دستگاه‌های اینورتری جدید از جریان DC استفاده می‌کنند. در دستگاه‌های DC، تنظیم درست قطبیت در جوشکاری اهمیت بسیار زیادی دارد.

جریان متناوب (AC)

در جریان متناوب، جهت حرکت جریان تغییر می‌کند.

مزایای AC:

• مناسب برای برخی الکترودهای خاص
• عملکرد بهتر در برخی شرایط صنعتی
• مناسب برای جوشکاری‌های طولانی

در دستگاه‌های قدیمی ترانسی، استفاده از AC بسیار رایج‌تر بود.

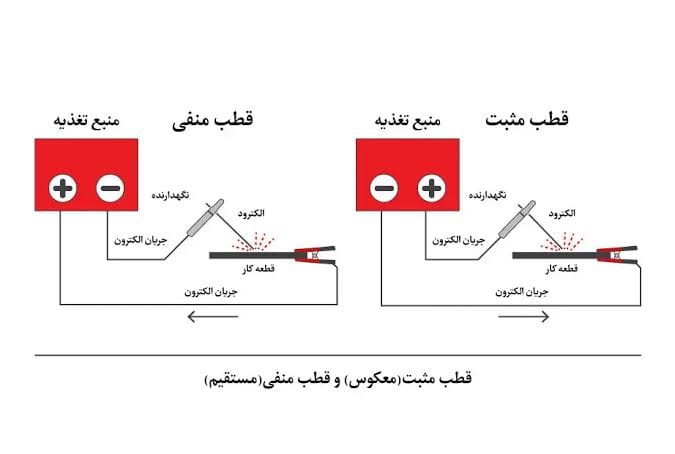

تفاوت DCEP (قطب معکوس) و DCEN (قطب مستقیم)

یکی از مهم‌ترین بخش‌های شناخت پلاریته دستگاه جوش، آشنایی با تفاوت DCEP و DCEN است.

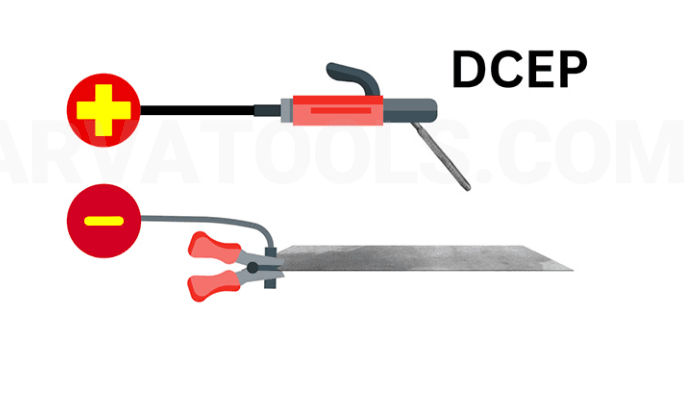

DCEP یا قطب معکوس

در DCEP:

• الکترود مثبت است.
• قطعه کار منفی است.

ویژگی‌ها:

• حرارت بیشتر روی الکترود
• ذوب سریع‌تر الکترود
• قوس نرم‌تر
• مناسب برای برخی الکترودها

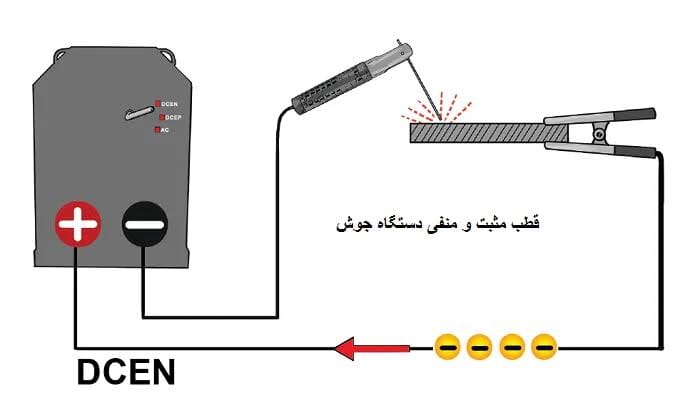

DCEN یا قطب مستقیم

در DCEN:

• الکترود منفی است.
• قطعه کار مثبت است.

ویژگی‌ها:

• حرارت بیشتر روی قطعه کار
• نفوذ بیشتر
• مصرف کمتر الکترود
• مناسب برای برخی فلزات ضخیم

تفاوت قطب مثبت و منفی در جوش

شناخت تفاوت قطب مثبت و منفی در جوش به جوشکار کمک می‌کند تا تنظیمات دستگاه را مطابق نیاز پروژه تغییر دهد.

مهم‌ترین تفاوت‌ها:

بنابراین انتخاب صحیح قطب، بخش مهمی از فرآیند تنظیم پلاریته دستگاه جوش است.

نحوه تشخیص و تنظیم قطب مثبت و منفی در دستگاه جوش

یکی از مهارت‌های مهم برای هر جوشکار، توانایی تشخیص قطب مثبت و منفی دستگاه جوش است. اگر قطب‌های دستگاه به‌درستی انتخاب نشوند، کیفیت اتصال کاهش پیدا کرده و مشکلاتی مانند چسبیدن الکترود، ایجاد پاشش زیاد، کاهش نفوذ یا ناپایداری قوس ایجاد می‌شود.

به همین دلیل، قبل از شروع کار باید مطمئن شوید که پلاریته دستگاه جوش مطابق با نوع فرآیند جوشکاری، نوع الکترود و جنس قطعه تنظیم شده است.

در بسیاری از دستگاه‌های جدید، محل اتصال قطب‌ها روی پنل دستگاه مشخص شده است؛ اما در برخی مدل‌ها، مخصوصاً دستگاه‌های قدیمی، ممکن است نیاز به بررسی دستی داشته باشید. در این شرایط آشنایی با روش‌های تشخیص قطب مثبت و منفی دستگاه جوش اهمیت زیادی دارد.

نحوه تشخیص قطب مثبت و منفی در دستگاه جوش

برای تشخیص قطب مثبت و منفی دستگاه جوش روش‌های مختلفی وجود دارد که بسته به نوع دستگاه می‌توان از آن‌ها استفاده کرد.

روش اول: بررسی علامت‌های روی دستگاه

ساده‌ترین روش برای تشخیص قطب‌ها، بررسی علامت‌های درج‌شده روی دستگاه است.

معمولاً روی دستگاه دو خروجی وجود دارد:

• علامت (+) برای قطب مثبت
• علامت (-) برای قطب منفی

در دستگاه‌ جوش اینورتر جدید، این علامت‌ها معمولاً واضح هستند و کاربر می‌تواند به‌راحتی پلاریته دستگاه جوش را تنظیم کند.

روش دوم: بررسی دفترچه راهنمای دستگاه

برخی دستگاه‌های جوش، مخصوصاً مدل‌های صنعتی، تنظیمات متفاوتی دارند. در این دستگاه‌ها بهتر است قبل از تغییر اتصال، دفترچه راهنما بررسی شود.

دفترچه دستگاه معمولاً اطلاعاتی درباره:

• نوع جریان خروجی
• محل اتصال الکترود
• تنظیمات قطبیت
• روش مناسب جوشکاری

ارائه می‌دهد. این اطلاعات برای انتخاب صحیح قطبیت در جوشکاری بسیار مهم هستند.

برای کاربردهای صنعتی و جوشکاری‌های طولانی‌مدت، دستگاه جوش سه فاز  عملکرد بهتری ارائه می‌دهند.

تشخیص قطب با استفاده از مولتی‌متر

یکی از دقیق‌ترین روش‌ها برای تشخیص قطب مثبت و منفی دستگاه جوش، استفاده از مولتی‌متر است.

برای انجام این کار مراحل زیر را دنبال کنید:

مرحله اول: تنظیم مولتی‌متر

مولتی‌متر را روی حالت اندازه‌گیری ولتاژ DC قرار دهید.

مرحله دوم: اتصال پراب‌ها

• پراب قرمز را به یکی از خروجی‌های دستگاه وصل کنید.
• پراب مشکی را به خروجی دیگر متصل کنید.

مرحله سوم: بررسی نمایشگر

اگر عدد نمایش داده‌شده مثبت باشد:

• پراب قرمز روی قطب مثبت قرار دارد.

اگر عدد منفی نمایش داده شود:

• جای پراب‌ها برعکس است.

این روش برای بررسی دقیق پلاریته دستگاه جوش کاربرد زیادی دارد، مخصوصاً زمانی که علامت‌های روی دستگاه مشخص نیستند.

تنظیم قطب برای دستگاه‌های اینورتری

دستگاه‌های اینورتری امروزه یکی از پرکاربردترین تجهیزات جوشکاری هستند. در بیشتر این دستگاه‌ها تغییر قطبیت در جوشکاری با جابه‌جایی کابل‌ها انجام می‌شود.

برای تنظیم قطب در دستگاه اینورتری:

1. ابتدا دستگاه را خاموش کنید.
2. کابل برق را از پریز جدا کنید.
3. کابل اتصال الکترود را بررسی کنید.
4. کابل اتصال بدنه را بررسی کنید.
5. مطابق نوع الکترود، کابل‌ها را به قطب مناسب متصل کنید.

برای مثال:

در برخی الکترودها:

• انبر الکترود به قطب مثبت وصل می‌شود.
• اتصال بدنه به قطب منفی متصل می‌شود.

در برخی دیگر:

• انبر الکترود به قطب منفی وصل می‌شود.
• اتصال بدنه به قطب مثبت متصل می‌شود.

بنابراین قبل از جوشکاری باید از دستورالعمل الکترود استفاده کنید تا تفاوت قطب مثبت و منفی در جوش را به‌درستی اعمال کنید.

تنظیم قطب برای دستگاه‌های ترانسی (قدیمی)

دستگاه‌های جوش ترانسی قدیمی معمولاً ساختار ساده‌تری دارند، اما تنظیم پلاریته دستگاه جوش در آن‌ها نیز اهمیت زیادی دارد.

بیشتر بخوانید: نکات ضروری هنگام استفاده از دستگاه جوشکاری

در این دستگاه‌ها معمولاً:

• خروجی مثبت و منفی روی پنل دستگاه مشخص شده است.
• تغییر قطب با جابه‌جایی کابل‌ها انجام می‌شود.
• برخی مدل‌ها فقط جریان AC تولید می‌کنند.

در دستگاه‌های ترانسی که جریان AC دارند، مفهوم قطب مثبت و منفی مانند دستگاه‌های DC وجود ندارد؛ زیرا جهت جریان دائماً تغییر می‌کند.

با این حال، در مدل‌های DC ترانسی باید مانند سایر دستگاه‌ها، تشخیص قطب مثبت و منفی دستگاه جوش به‌درستی انجام شود.

چرا تنظیم صحیح قطبیت در جوشکاری مهم است؟

انتخاب اشتباه قطب می‌تواند روی موارد زیر تأثیر بگذارد:

• میزان نفوذ جوش
• سرعت ذوب الکترود
• شکل ظاهری جوش
• میزان پاشش
• پایداری قوس
• کیفیت اتصال نهایی

به همین دلیل، شناخت تفاوت قطب مثبت و منفی در جوش یکی از اصول مهم جوشکاری حرفه‌ای محسوب می‌شود.

برای مثال، اگر الکترودی که برای قطب مثبت طراحی شده است با قطب منفی استفاده شود، ممکن است:

• قوس ناپایدار شود.
• الکترود بیش از حد داغ شود.
• جوش کیفیت مطلوب نداشته باشد.

تأثیر پلاریته دستگاه جوش بر میزان حرارت

در جوشکاری با جریان مستقیم، حدود میزان حرارت بین الکترود و قطعه کار تقسیم می‌شود.

در حالت DCEP:

• حرارت بیشتری روی الکترود ایجاد می‌شود.
• سرعت ذوب الکترود افزایش پیدا می‌کند.

در حالت DCEN:

• حرارت بیشتری به قطعه کار منتقل می‌شود.
• عمق نفوذ بیشتر می‌شود.

به همین دلیل انتخاب درست پلاریته دستگاه جوش باید بر اساس نوع فلز، ضخامت قطعه و روش جوشکاری انجام شود.

اشتباهات رایج هنگام تنظیم قطب دستگاه جوش

برخی اشتباهات رایج که باعث افت کیفیت جوش می‌شوند:

۱. وصل کردن اشتباه کابل‌ها

یکی از رایج‌ترین مشکلات، اشتباه در اتصال کابل مثبت و منفی است.

۲. توجه نکردن به نوع الکترود

هر الکترود برای یک نوع خاص از قطبیت در جوشکاری طراحی شده است.

۳. تغییر قطب هنگام روشن بودن دستگاه

این کار می‌تواند به دستگاه آسیب وارد کند.

۴. استفاده از تجربه به جای مشخصات فنی

گاهی افراد بدون بررسی مشخصات، قطب را انتخاب می‌کنند که باعث کاهش کیفیت جوش می‌شود.

نکات مهم برای تنظیم صحیح قطب دستگاه جوش

برای داشتن بهترین نتیجه:

• همیشه قبل از کار، تشخیص قطب مثبت و منفی دستگاه جوش را انجام دهید.
• مشخصات الکترود را بررسی کنید.
• نوع فلز و ضخامت آن را در نظر بگیرید.
• قبل از تغییر اتصال، دستگاه را خاموش کنید.
• به تفاوت قطب مثبت و منفی در جوش توجه داشته باشید.
• تنظیم صحیح پلاریته دستگاه جوش را بخشی از آماده‌سازی کار بدانید.

کاربرد قطب در روش‌های مختلف جوشکاری

انتخاب صحیح پلاریته دستگاه جوش در روش‌های مختلف جوشکاری اهمیت بسیار زیادی دارد؛ زیرا هر روش جوشکاری با توجه به نوع الکترود، گاز محافظ، جنس فلز و ضخامت قطعه، به تنظیم خاصی از قطبیت در جوشکاری نیاز دارد.

استفاده از قطب اشتباه می‌تواند باعث کاهش کیفیت اتصال، افزایش پاشش، کاهش نفوذ یا حتی آسیب به تجهیزات شود. به همین دلیل، قبل از شروع کار باید با تشخیص قطب مثبت و منفی دستگاه جوش آشنا باشید و بدانید در هر روش چه نوع قطبی مناسب‌تر است.

قطب مناسب برای جوشکاری با الکترود (SMAW)

جوشکاری با الکترود دستی یا SMAW یکی از رایج‌ترین روش‌های جوشکاری است که در آن انتخاب درست پلاریته دستگاه جوش تأثیر مستقیمی بر کیفیت جوش دارد.

در این روش، بسته به نوع الکترود، می‌توان از سه حالت استفاده کرد:

• DCEP (قطب معکوس)
• DCEN (قطب مستقیم)
• AC (جریان متناوب)

استفاده از DCEP در جوشکاری الکترود

در حالت DCEP:

• انبر الکترود به قطب مثبت متصل می‌شود.
• اتصال بدنه به قطب منفی وصل می‌شود.

این حالت در بسیاری از الکترودهای رایج کاربرد دارد.

مزایا:

• قوس پایدارتر
• ذوب بهتر الکترود
• کیفیت ظاهری مناسب‌تر
• نفوذ کنترل‌شده

در این حالت، شناخت تفاوت قطب مثبت و منفی در جوش اهمیت زیادی دارد؛ زیرا جابه‌جایی اشتباه کابل‌ها می‌تواند نتیجه کار را تغییر دهد.

استفاده از DCEN در جوشکاری الکترود

در حالت DCEN:

• انبر الکترود به قطب منفی متصل می‌شود.
• اتصال بدنه به قطب مثبت وصل می‌شود.

این حالت باعث تمرکز حرارت بیشتر روی قطعه کار می‌شود.

کاربردها:

• فلزات ضخیم
• نیاز به نفوذ بیشتر
• برخی الکترودهای خاص

برای انتخاب درست DCEN یا DCEP باید مشخصات الکترود بررسی شود، زیرا هر الکترود با یک نوع قطبیت در جوشکاری عملکرد بهتری دارد.

قطب مناسب برای جوشکاری MIG/MAG

در جوشکاری MIG/MAG، تنظیم صحیح پلاریته دستگاه جوش یکی از مهم‌ترین عوامل کیفیت جوش است.

در بیشتر کاربردهای MIG/MAG معمولاً از حالت DCEP استفاده می‌شود.

در این حالت:

• تورچ یا سیم جوش به قطب مثبت متصل می‌شود.
• قطعه کار به قطب منفی متصل می‌شود.

مزایای این تنظیم:

• انتقال بهتر قطرات مذاب
• قوس پایدارتر
• کاهش پاشش
• افزایش کیفیت سطح جوش

چرا در MIG/MAG معمولاً از قطب مثبت استفاده می‌شود؟

در این روش، سیم جوش باید به‌صورت یکنواخت ذوب شود و انتقال فلز مذاب کنترل‌شده باشد.

اگر قطبیت در جوشکاری اشتباه انتخاب شود، مشکلاتی مانند موارد زیر ایجاد می‌شود:

• پاشش زیاد
• صدای غیرطبیعی قوس
• کاهش نفوذ
• جوش ناپایدار

به همین دلیل، قبل از شروع کار باید تشخیص قطب مثبت و منفی دستگاه جوش انجام شود.

قطب مناسب برای جوشکاری TIG

در جوشکاری TIG، انتخاب قطب به نوع فلز بستگی دارد.

در جوشکاری TIG با جریان DC معمولاً از DCEN استفاده می‌شود.

در این حالت:

• تورچ یا الکترود تنگستن به قطب منفی وصل می‌شود.
• قطعه کار به قطب مثبت متصل می‌شود.

مزایای DCEN در TIG:

• انتقال حرارت بیشتر به قطعه کار
• افزایش عمق نفوذ
• کاهش استهلاک الکترود تنگستن
• کنترل بهتر قوس

استفاده از AC در جوشکاری TIG

برای فلزاتی مانند آلومینیوم و منیزیم، معمولاً از جریان AC استفاده می‌شود.

در این شرایط، جهت جریان به‌صورت متناوب تغییر می‌کند و مفهوم قطب مثبت و منفی مانند DC ثابت نیست.

انتخاب صحیح حالت AC یا DC بخشی از تنظیم پلاریته دستگاه جوش محسوب می‌شود.

جدول انتخاب قطب مناسب بر اساس نوع جوشکاری

این جدول یک راهنمای کلی است و برای انتخاب دقیق‌تر باید مشخصات دستگاه، الکترود و فلز پایه بررسی شود.

جدول انتخاب قطب بر اساس نوع الکترود

انتخاب صحیح قطب باعث افزایش کیفیت جوش و کاهش مشکلات ناشی از تنظیم اشتباه قطبیت در جوشکاری می‌شود.

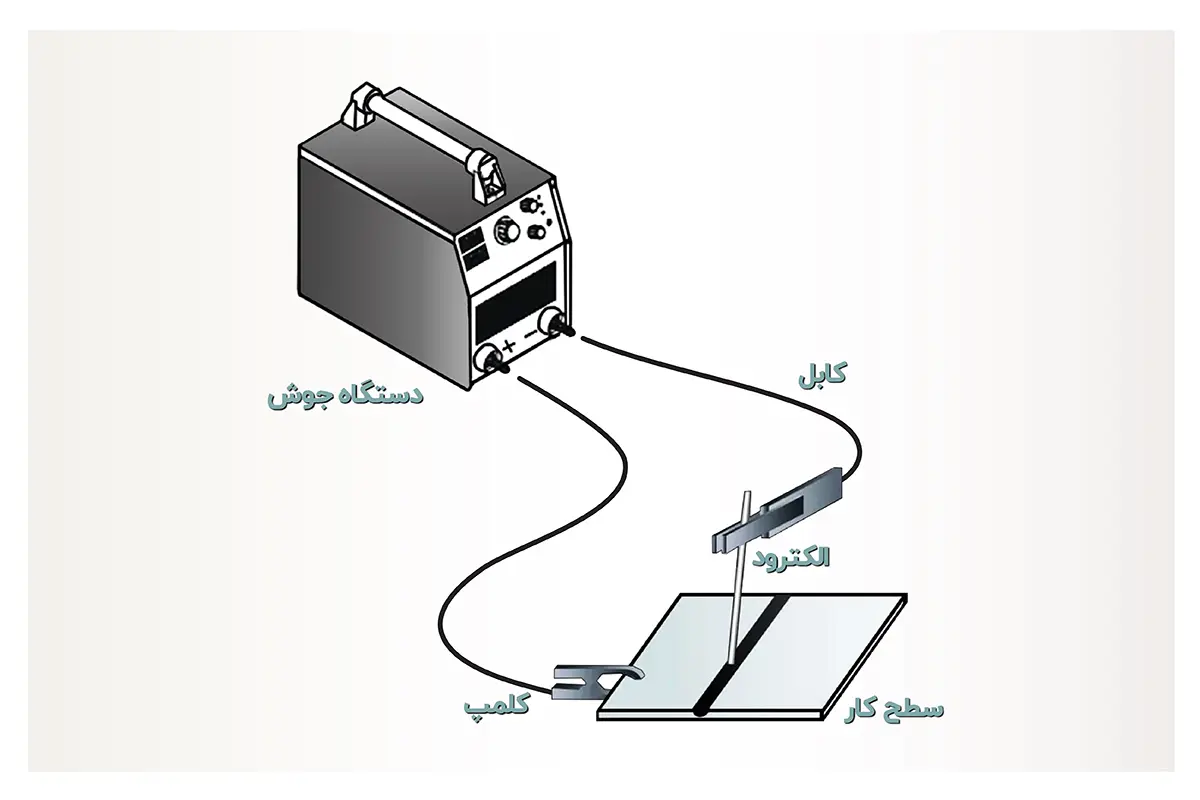

رابطه قطب دستگاه جوش با عمق نفوذ

یکی از مهم‌ترین عوامل تأثیرگذار بر کیفیت جوش، میزان نفوذ است.

در حالت DCEN:

• حرارت بیشتری به قطعه منتقل می‌شود.
• نفوذ معمولاً افزایش پیدا می‌کند.

در حالت DCEP:

• حرارت بیشتری روی الکترود ایجاد می‌شود.
• سرعت ذوب الکترود افزایش می‌یابد.

بنابراین شناخت تفاوت قطب مثبت و منفی در جوش به جوشکار کمک می‌کند تا بر اساس نیاز پروژه، تنظیم مناسب را انتخاب کند.

اهمیت تشخیص صحیح قطب قبل از جوشکاری

قبل از شروع هر پروژه، بهتر است موارد زیر بررسی شود:

• نوع دستگاه جوش
• نوع جریان خروجی
• نوع الکترود یا سیم جوش
• جنس قطعه
• ضخامت فلز
• دستورالعمل تولیدکننده

همچنین انجام صحیح تشخیص قطب مثبت و منفی دستگاه جوش باعث جلوگیری از مشکلاتی مانند:

• چسبیدن الکترود
• ناپایداری قوس
• افزایش پاشش
• کاهش استحکام جوش

خواهد شد.

نکات مهم برای انتخاب قطب مناسب

برای تنظیم صحیح پلاریته دستگاه جوش همیشه این موارد را در نظر بگیرید:

• هر الکترود مشخصات خاص خود را دارد.
• هر فلز به میزان حرارت متفاوتی نیاز دارد.
• قطب اشتباه می‌تواند کیفیت جوش را کاهش دهد.
• قبل از تغییر قطب، دستگاه باید خاموش باشد.
• تنظیمات کارخانه و دفترچه دستگاه اهمیت زیادی دارد.

در بخش چهارم و پایانی مقاله بررسی می‌کنیم:

• علائم اشتباه بودن قطب مثبت و منفی هنگام جوشکاری
• تأثیر قطب اشتباه بر کیفیت و عمق نفوذ جوش
• خطرات ایمنی ناشی از اتصال اشتباه قطب
• جمع‌بندی نکات کلیدی
• سوالات متداول (FAQ)
• عنوان سئو و توضیحات متا.

عوارض اشتباه در پلاریته دستگاه جوش

تنظیم صحیح پلاریته دستگاه جوش یکی از مهم‌ترین عوامل در ایجاد یک جوش استاندارد و باکیفیت است. اگر قطب‌های دستگاه به‌درستی انتخاب نشوند، حتی با داشتن دستگاه قدرتمند و مهارت کافی، نتیجه نهایی مطلوب نخواهد بود.

اشتباه در قطبیت در جوشکاری می‌تواند باعث مشکلاتی مانند کاهش نفوذ، افزایش پاشش، ناپایداری قوس، خراب شدن ظاهر جوش و حتی آسیب به تجهیزات شود. به همین دلیل، شناخت علائم اشتباه بودن قطب و انجام صحیح تشخیص قطب مثبت و منفی دستگاه جوش اهمیت زیادی دارد.

علائم اشتباه بودن قطب مثبت و منفی هنگام جوشکاری

یکی از مهم‌ترین مهارت‌های جوشکار، توانایی تشخیص مشکلات ناشی از تنظیم نادرست قطب است. زمانی که پلاریته دستگاه جوش به‌درستی تنظیم نشده باشد، معمولاً نشانه‌های مشخصی ظاهر می‌شوند.

مهم‌ترین علائم عبارت‌اند از:

۱. چسبیدن مداوم الکترود به قطعه کار

یکی از رایج‌ترین نشانه‌های اشتباه بودن قطب، چسبیدن بیش از حد الکترود به سطح کار است.

البته عوامل دیگری مانند جریان پایین یا انتخاب اشتباه الکترود نیز می‌توانند باعث این مشکل شوند، اما در بسیاری از مواقع، تنظیم نادرست قطبیت در جوشکاری دلیل اصلی است.

۲. ایجاد پاشش زیاد هنگام جوشکاری

اگر اتصال مثبت و منفی اشتباه باشد، قوس الکتریکی حالت ناپایداری پیدا می‌کند و میزان پاشش افزایش می‌یابد.

نتیجه این مشکل:

• کاهش کیفیت سطح جوش
• نیاز به تمیزکاری بیشتر
• افزایش مصرف الکترود
• کاهش سرعت کار

است.

۳. ناپایداری قوس الکتریکی

قوس جوش باید یکنواخت و پایدار باشد. اگر هنگام کار:

• صدای قوس غیرعادی باشد.
• شعله یا قوس قطع و وصل شود.
• کنترل الکترود سخت شود.

احتمال دارد مشکل از تنظیم نادرست پلاریته دستگاه جوش باشد.

۴. کاهش کیفیت ظاهری جوش

یک جوش استاندارد باید سطحی یکنواخت و بدون ترک یا حفره داشته باشد.

قطب اشتباه می‌تواند باعث:

• ایجاد سطح ناهموار
• پاشش اضافی
• ایجاد حفره گازی
• تغییر شکل گرده جوش

شود.

در چنین شرایطی بهتر است ابتدا تشخیص قطب مثبت و منفی دستگاه جوش انجام شود.

تأثیر قطب اشتباه بر کیفیت و عمق نفوذ جوش

یکی از مهم‌ترین اثرات انتخاب اشتباه قطب، تغییر میزان نفوذ جوش است.

تفاوت قطب مثبت و منفی در جوش باعث می‌شود میزان حرارت در قسمت‌های مختلف تغییر کند.

برای مثال:

در حالت DCEN:

• حرارت بیشتری به قطعه کار منتقل می‌شود.
• عمق نفوذ معمولاً افزایش پیدا می‌کند.

در حالت DCEP:

• حرارت بیشتری روی الکترود متمرکز می‌شود.
• سرعت ذوب الکترود افزایش پیدا می‌کند.

اگر برای یک پروژه با ضخامت بالا از قطب نامناسب استفاده شود، ممکن است جوش فقط روی سطح ایجاد شود و اتصال داخلی مقاومت کافی نداشته باشد.

چگونه قطب اشتباه باعث کاهش استحکام جوش می‌شود؟

اتصال جوش باید بتواند نیروهای واردشده را تحمل کند. زمانی که قطبیت در جوشکاری اشتباه انتخاب شود، مشکلات زیر ممکن است ایجاد شوند:

• کاهش عمق نفوذ
• افزایش احتمال ترک
• ایجاد اتصال ضعیف
• کاهش مقاومت مکانیکی
• جدا شدن محل جوش تحت فشار

به همین دلیل، پیش از شروع کار باید با توجه به نوع فلز و روش جوشکاری، تنظیم مناسب پلاریته دستگاه جوش انجام شود.

خطرات ایمنی ناشی از اتصال اشتباه قطب

علاوه بر کاهش کیفیت جوش، اتصال اشتباه قطب‌ها می‌تواند خطرات ایمنی نیز ایجاد کند.

برخی از خطرات عبارت‌اند از:

۱. افزایش حرارت غیرطبیعی

انتخاب اشتباه قطب ممکن است باعث تمرکز بیش از حد حرارت روی الکترود یا قطعه شود.

نتیجه:

• سوختن تجهیزات
• آسیب به کابل‌ها
• افزایش احتمال آتش‌سوزی

۲. آسیب به دستگاه جوش

اگرچه بسیاری از دستگاه‌های جدید دارای سیستم‌های حفاظتی هستند، اما اتصال نادرست و استفاده طولانی‌مدت با تنظیم اشتباه می‌تواند به قطعات داخلی دستگاه آسیب وارد کند.

۳. کاهش ایمنی اپراتور

قوس ناپایدار، پاشش زیاد و افزایش حرارت می‌تواند خطر سوختگی یا آسیب هنگام کار را افزایش دهد.

به همین دلیل، رعایت اصول تشخیص قطب مثبت و منفی دستگاه جوش قبل از شروع کار ضروری است.

جدول راهنمای انتخاب قطب مناسب بر اساس نوع الکترود و فلز

این جدول یک راهنمای کلی است و برای انتخاب دقیق باید دفترچه دستگاه و مشخصات مصرفی بررسی شود.

نکات کلیدی برای انتخاب و تنظیم صحیح قطب دستگاه جوش

برای داشتن جوشی باکیفیت، رعایت نکات زیر ضروری است:

۱. همیشه قبل از کار قطب‌ها را بررسی کنید

قبل از روشن کردن دستگاه، مطمئن شوید کابل‌ها به خروجی صحیح متصل شده‌اند.

۲. مشخصات الکترود را بررسی کنید

هر الکترود برای یک نوع خاص از قطبیت در جوشکاری طراحی شده است.

۳. نوع فلز را در نظر بگیرید

فلزات مختلف به میزان متفاوتی از حرارت و نفوذ نیاز دارند.

۴. از تغییر قطب هنگام روشن بودن دستگاه خودداری کنید

همیشه قبل از تغییر اتصال‌ها، دستگاه را خاموش کنید.

۵. از روش صحیح تشخیص استفاده کنید

در صورت مشخص نبودن قطب‌ها، از روش‌های مطمئن برای تشخیص قطب مثبت و منفی دستگاه جوش استفاده کنید.

جمع‌بندی

شناخت صحیح پلاریته دستگاه جوش یکی از اصول مهم در جوشکاری حرفه‌ای است. انتخاب درست قطب مثبت و منفی تأثیر مستقیمی بر کیفیت اتصال، میزان نفوذ، ظاهر جوش و عمر تجهیزات دارد.

همان‌طور که بررسی کردیم، قطبیت در جوشکاری باید بر اساس نوع روش جوش، جنس فلز، نوع الکترود و شرایط پروژه انتخاب شود. آشنایی با تفاوت قطب مثبت و منفی در جوش به جوشکار کمک می‌کند تا کنترل بیشتری روی فرآیند جوشکاری داشته باشد.

همچنین انجام صحیح تشخیص قطب مثبت و منفی دستگاه جوش قبل از شروع کار، از بروز مشکلاتی مانند پاشش زیاد، کاهش کیفیت جوش، آسیب به دستگاه و خطرات ایمنی جلوگیری می‌کند.

با تنظیم درست پلاریته دستگاه جوش و رعایت اصول استاندارد، می‌توان جوش‌هایی مقاوم، تمیز و با دوام بالا ایجاد کرد.

سوالات متداول

1.پلاریته دستگاه جوش چیست؟

پلاریته دستگاه جوش به نحوه اتصال قطب مثبت و منفی دستگاه به الکترود و قطعه کار گفته می‌شود که روی میزان حرارت، نفوذ و کیفیت جوش تأثیر دارد.

2.قطبیت در جوشکاری چه اهمیتی دارد؟

قطبیت در جوشکاری تعیین می‌کند حرارت بیشتر روی الکترود یا قطعه کار متمرکز شود و نقش مهمی در کیفیت و استحکام اتصال دارد.

3.چگونه تشخیص قطب مثبت و منفی دستگاه جوش را انجام دهیم؟

برای تشخیص قطب مثبت و منفی دستگاه جوش می‌توان از علامت‌های روی دستگاه، دفترچه راهنما یا مولتی‌متر استفاده کرد.

4.تفاوت قطب مثبت و منفی در جوش چیست؟

تفاوت قطب مثبت و منفی در جوش در محل تمرکز حرارت و نحوه انتقال جریان است. قطب مثبت معمولاً حرارت بیشتری روی الکترود ایجاد می‌کند و قطب منفی حرارت بیشتری به قطعه منتقل می‌کند.
