گیج جوشکاری چیست؟

گیج جوشکاری یکی از مهم‌ترین دسته‌ بندی محصولات آزمایشگاه پایه جوش است که در سایت وینر عرضه می‌شود. گیج جوشکاری ابزاری دقیق و ضروری در صنعت جوشکاری است که برای اندازه‌گیری و کنترل ابعاد، شکل و کیفیت جوش و تشخیص و بررسی عیب‌های جوشکاری و پایپ‌ها استفاده می‌شود. این ابزار به جوشکاران کمک می‌کند تا اطمینان حاصل کنند که جوش‌های انجام شده مطابق با استانداردها و مشخصات فنی مورد نظر هستند.

کاربردهای اصلی گیج جوشکاری :

• اندازه‌گیری با دقت ابعاد گرده جوش از قبیل ضخامت، ارتفاع، طول و عرض
• اندازه‌گیری ابعاد گلویی جوش گوشه جهت اطمینان از استحکام کافی
• اندازه‌گیری طول، عرض، ارتفاع و ساق جوش گوشه جهت ارزیابی کیفیت جوش
• اندازه‌گیری عمق عیوب جوش مانند حفره‌ها، بریدگی کناره جوش، عدم نفوذ جوش، عدم ذوب لبه کار، تقعر ریشه و … جهت اطمینان از وجود عیوب در جوش.
• کنترل ابعاد قطعات قبل از جوشکاری
• کنترل و اندازه‌گیری زاویه شیارهای آماده‌سازی شده برای جوشکاری.

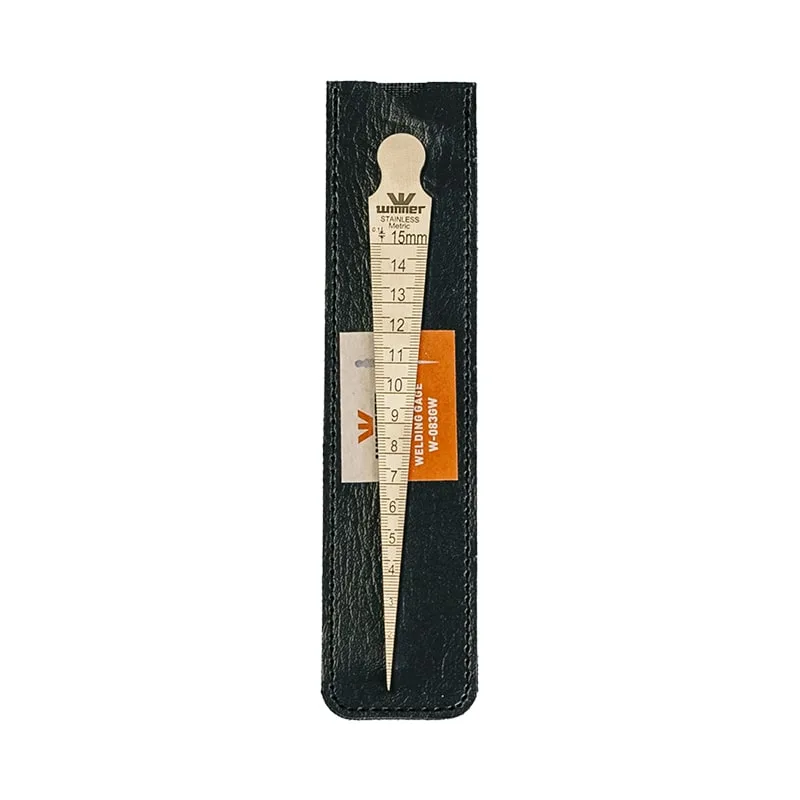

• کنترل صحیح فواصل بین قطعات قبل از جوشکاری

انواع مختلف گیج جوشکاری:

• گیج ضخامت سنج: برای اندازه‌گیری ضخامت جوش و قطعات استفاده می‌شود.
• گیج زاویه سنج: برای اندازه‌گیری زاویه شیارها و سطوح استفاده می‌شود.
• گیج شعاعی: برای اندازه‌گیری شعاع داخلی و خارجی جوش استفاده می‌شود.

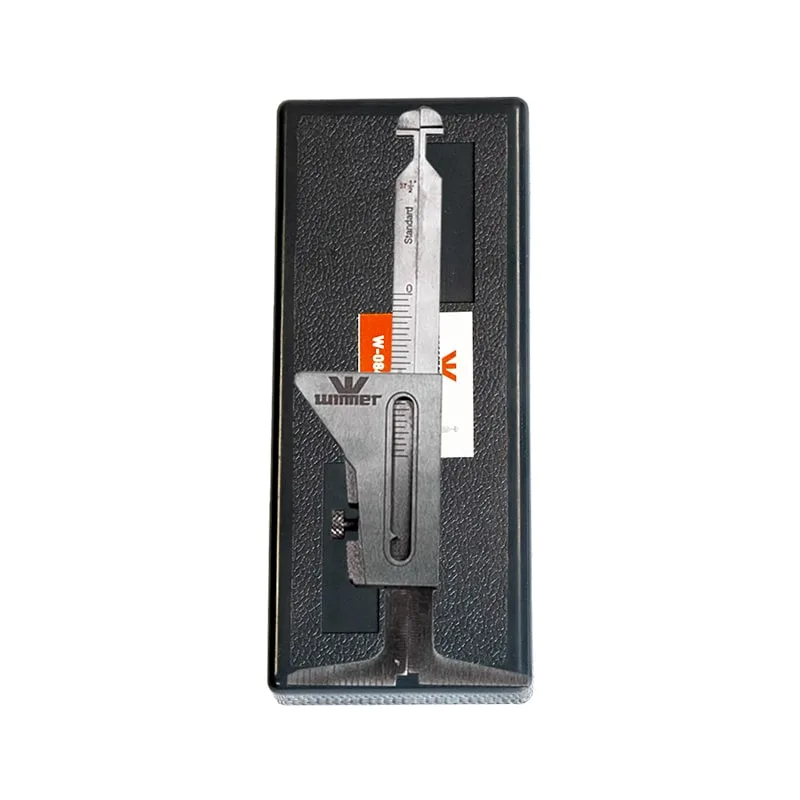

• گیج نفوذ جوش: برای بررسی عمق نفوذ جوش استفاده می‌شود.
• گیج پروفایل جوش: برای بررسی شکل و پروفیل جوش استفاده می‌شود.

مزایای استفاده از گیج جوشکاری:

• افزایش کیفیت جوش: با اطمینان از اینکه ابعاد و شکل جوش مطابق با استانداردها است، کیفیت جوش بهبود می‌یابد.
• کاهش ضایعات با شناسایی زودهنگام عیوب جوش
• افزایش بهره‌وری با تسریع فرآیند بازرسی جوش
• تضمین ایمنی سازه ها با اطمینان از استحکام و کیفیت جوش

در ادامه چند گیج جوشکاری مهم را معرفی کرده ایم:

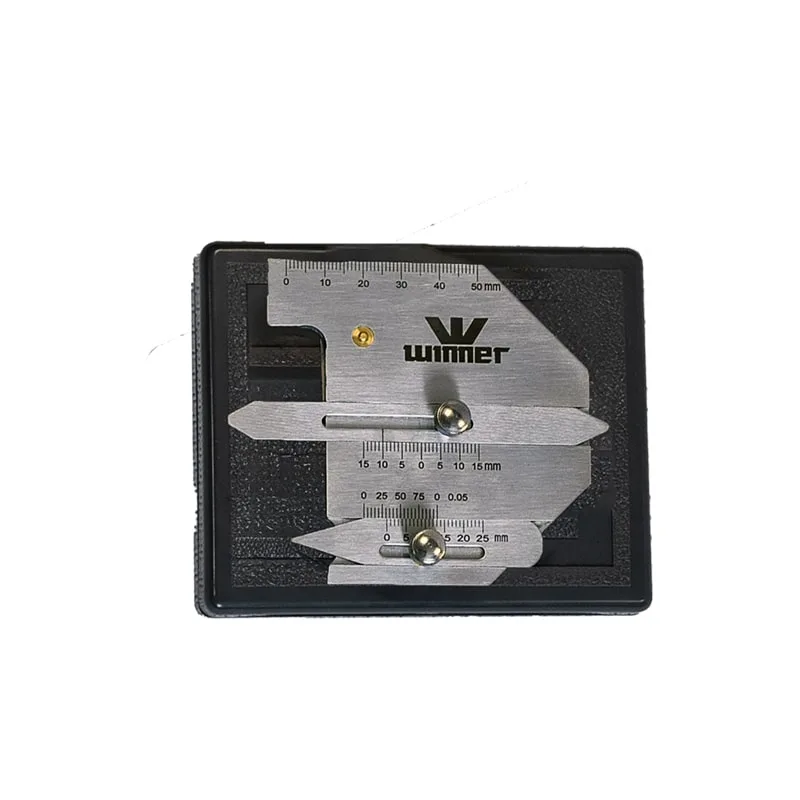

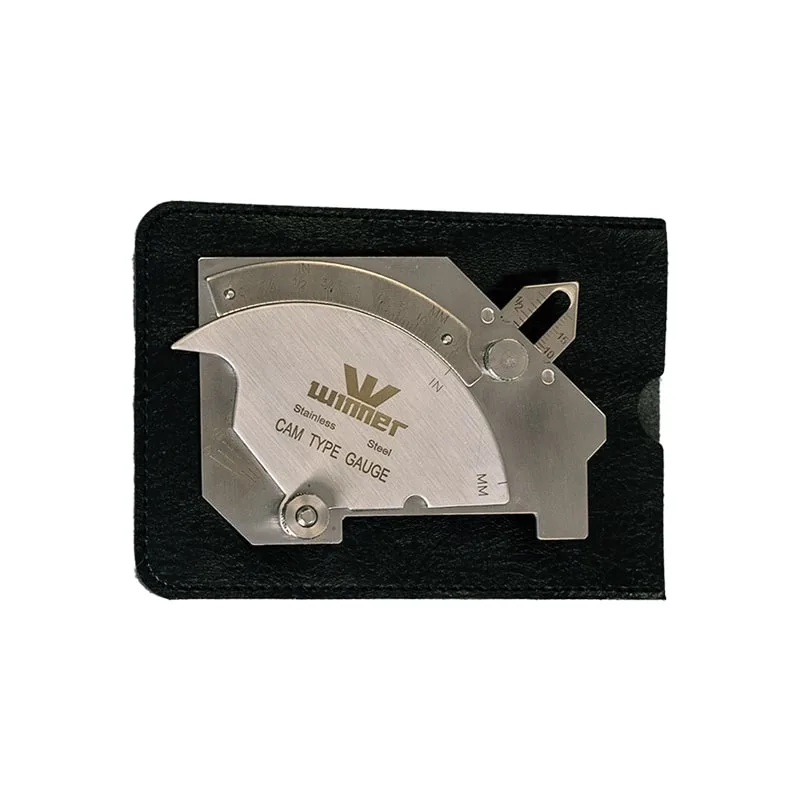

گیج جوشکاری چندکاره (Multi-function Welding Gauge) :

گیج جوشکاری چندکاره، ابزاری بسیار کاربردی و همه کاره در صنعت جوشکاری است که به جوشکاران اجازه می‌دهد تا انواع مختلف اندازه‌گیری‌های مربوط به جوش را با یک ابزار انجام دهند. این گیج‌ها معمولاً دارای چندین ابزار اندازه‌گیری مختلف هستند که در یک بدنه واحد قرار گرفته‌اند.

اجزای اصلی:

• صفحه مدرج: برای خواندن مستقیم مقادیر اندازه‌گیری شده استفاده می‌شود.
• پایه‌ها و زبانه‌ها: برای تماس با قطعه کار و اندازه‌گیری ابعاد مختلف جوش استفاده می‌شوند.
• ابزارهای اندازه‌گیری مختلف: شامل ابزارهایی برای اندازه‌گیری ضخامت، زاویه، شعاع، ارتفاع و سایر پارامترهای جوش است.

گیج جوشکاری فیلت (Fillet Welding Gauge):

گیج جوشکاری فیلت یکی از ابزارهای ضروری در بازرسی چشمی جوش‌ها است که به طور خاص برای اندازه‌گیری ابعاد مختلف جوش‌های گوشه‌ای (Fillet Weld) طراحی شده است. این ابزار کمک می‌کند تا جوشکاران و بازرسان از کیفیت و استحکام جوش‌های انجام شده اطمینان حاصل کنند. گیج‌های فیلت معمولاً شامل مجموعه‌ای از تیغه‌های فلزی با ضخامت‌های مختلف هستند که به صورت سری در یک دسته قرار گرفته‌اند. هر تیغه دارای یک شماره یا حرف مشخص است که نشان‌دهنده اندازه جوش قابل اندازه‌گیری با آن تیغه است.

نحوه استفاده:

1. انتخاب تیغه مناسب: ابتدا باید تیغه‌ای را انتخاب کنید که ضخامت آن به اندازه تقریبی جوش مورد نظر نزدیک باشد.
2. قرار دادن گیج روی جوش: گیج را به گونه‌ای روی جوش قرار دهید که تیغه انتخاب شده کاملاً با گرده جوش تماس داشته باشد.
3. خواندن اندازه: اندازه جوش را بر اساس تیغه‌ای که با گرده جوش هم سطح شده است، بخوانید.

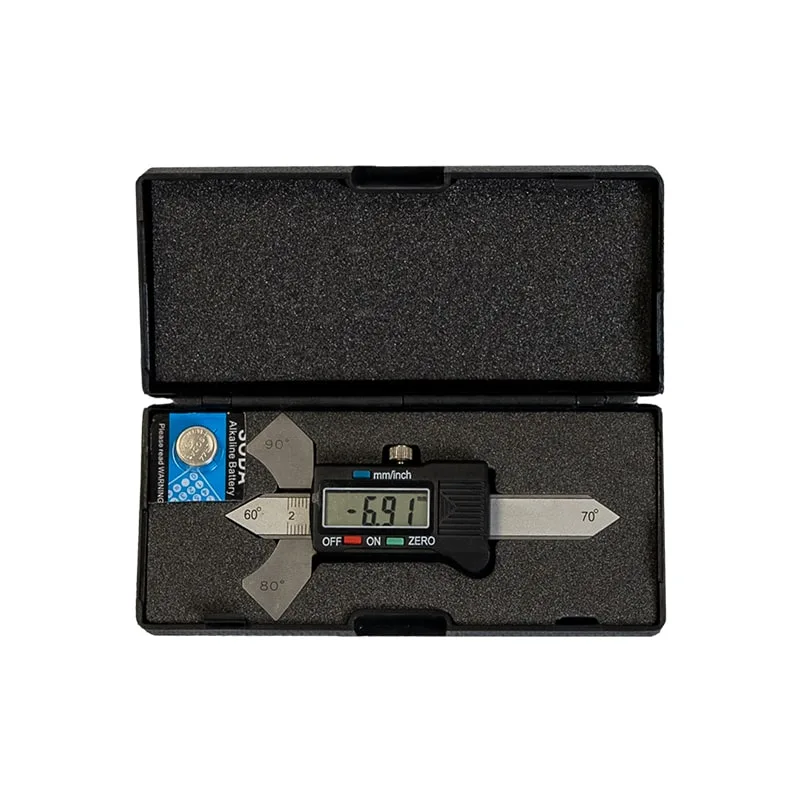

گیج جوشکاری AWS (Automatic Weld Size Gauge):

گیج جوشکاری AWS یکی از ابزارهای پرکاربرد در صنعت جوشکاری است که برای اندازه گیری دقیق ابعاد جوش , ارزیابی کیفیت جوش های گوشه ای و لب به لب و تشخیص عیوب جوش مانند حفره یا ترک به کار می رود. این گیج به نام های دیگری همچون گیج اندازه گیری جوش اتوماتیک یا گیج پالمگرن نیز شناخته می شود.

اجزای اصلی :

• صفحه مدرج: برای خواندن مستقیم مقادیر اندازه گیری شده استفاده می شود.
• پایه ها: برای تماس با قطعه کار و اندازه گیری ابعاد مختلف جوش استفاده می شوند.
• زبانه یا پیکان: برای تنظیم بر روی گرده جوش و تعیین اندازه آن استفاده می شود.

نحوه استفاده :

1. انتخاب نوع اندازه گیری: بسته به نوع اندازه گیری مورد نظر (ارتفاع گرده جوش، طول ساقه جوش، زاویه جوش و …)، پایه ها و زبانه گیج را در موقعیت مناسب قرار دهید.
2. قرار دادن گیج روی جوش: گیج را به گونه ای روی جوش قرار دهید که پایه ها به طور کامل با سطوح قطعه کار تماس داشته باشند.
3. تنظیم زبانه: زبانه را بر روی گرده جوش تنظیم کنید تا اندازه دقیق جوش را نشان دهد.
4. خواندن اندازه: اندازه جوش را بر اساس صفحه مدرج گیج بخوانید.
