مانومتر (فشارسنج)

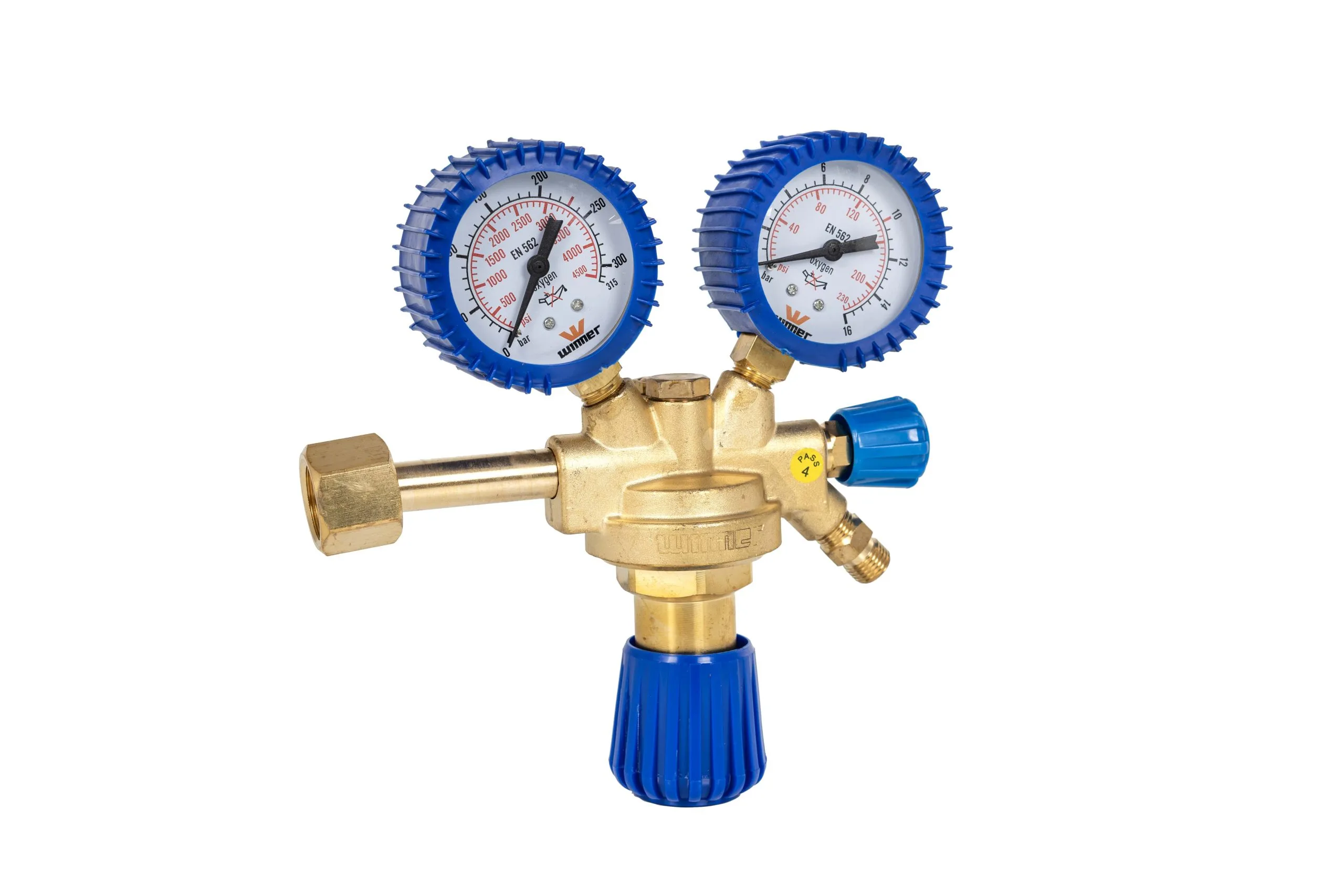

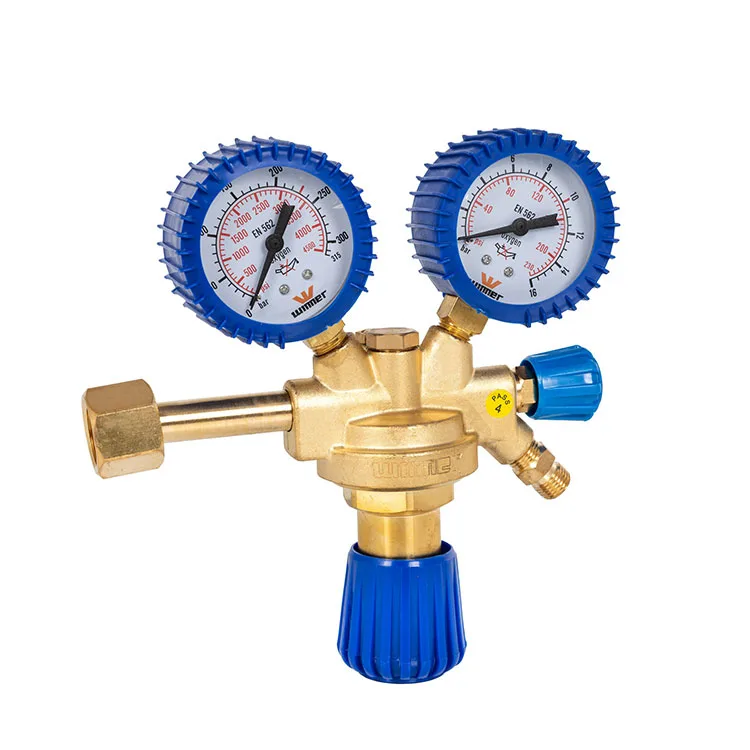

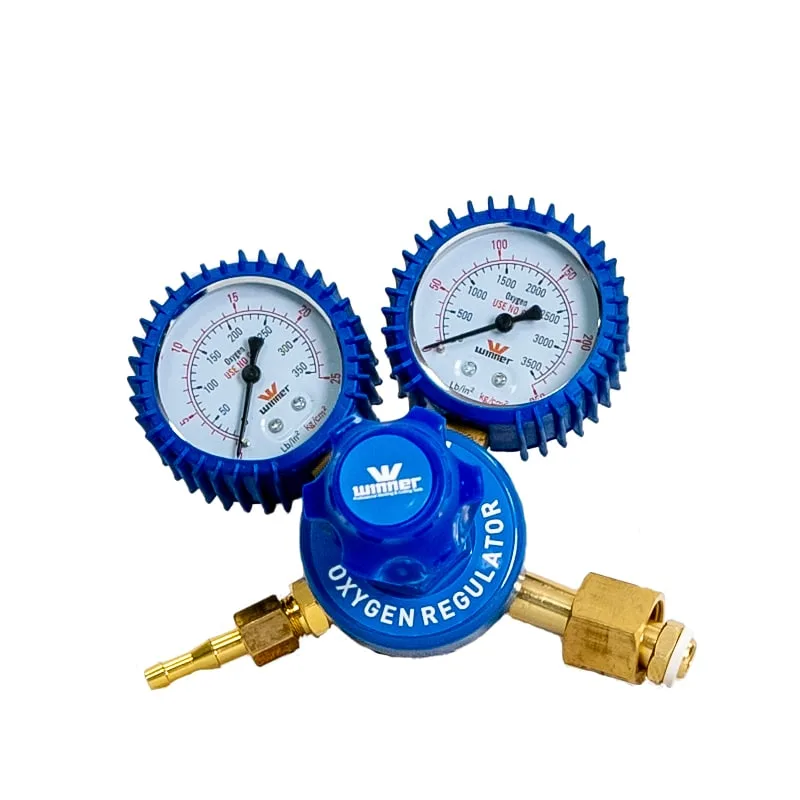

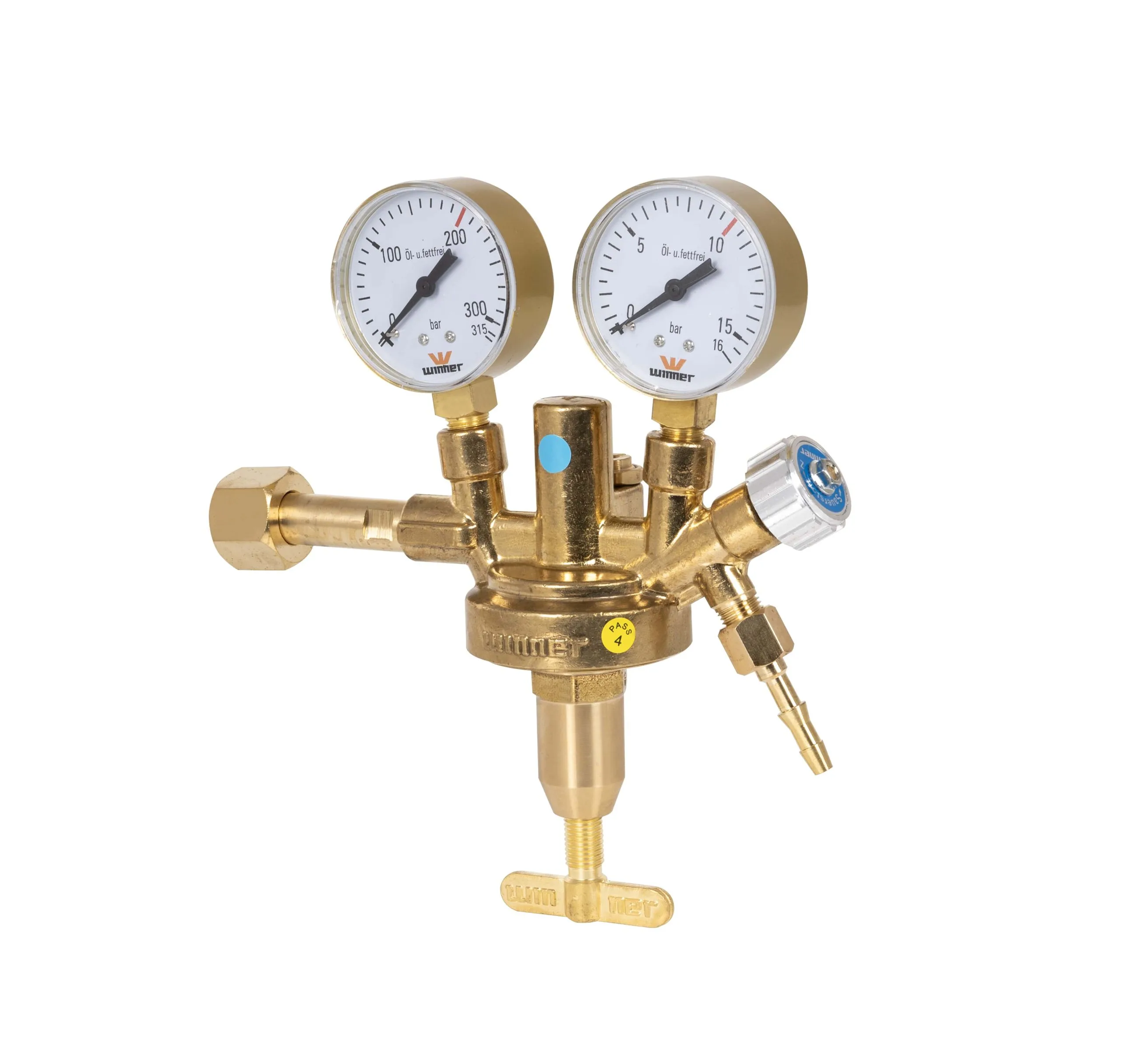

۱. مانومتر اکسیژن (Oxygen Regulator)

کاربرد در جوش و برش: مانومتر اکسیژن بیشترین کاربرد را در فرآیندهای جوشکاری اکسی‌استیلن (Oxy-Acetylene Welding) و برشکاری حرارتی دارد. گاز اکسیژن به دلیل خاصیت اکسیدکنندگی قوی، برای افزایش دمای شعله و برش فلزات ضخیم استفاده می‌شود.

ویژگی‌های فنی مهم:

• فشار اکسیژن درون کپسول‌های صنعتی بسیار بالاست و معمولاً حدود ۱۵۰ تا ۲۰۰ بار است.

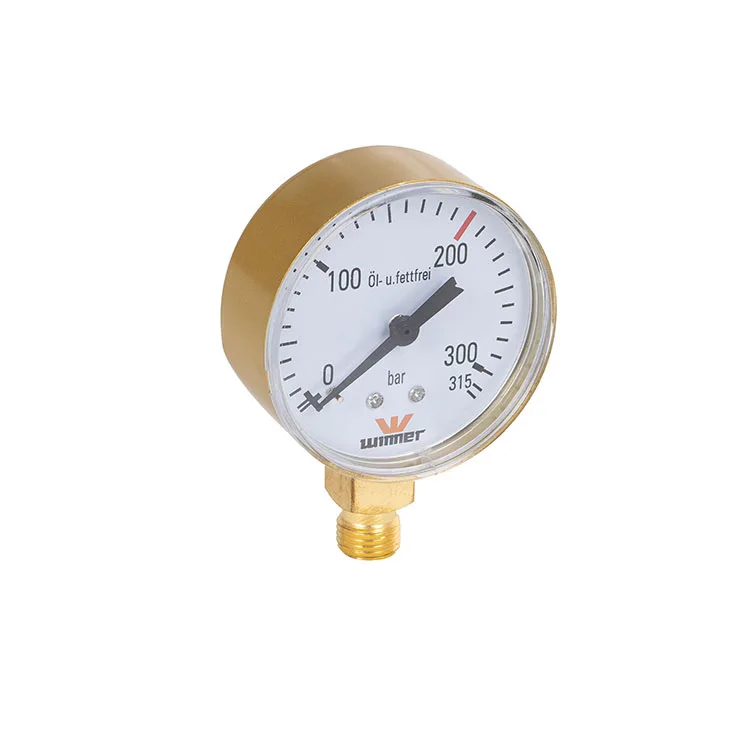

• مانومترهای مخصوص اکسیژن باید از مواد مخصوص و بدون چربی و روغن (Oil-Free) ساخته شوند تا از خطر انفجار ناشی از واکنش اکسیژن با چربی جلوگیری شود.

• معمولاً از دو گیج استفاده می‌شود: گیج فشار بالا (ورودی) حدود ۰ تا ۳۱۵ بار و گیج فشار پایین (خروجی) حدود ۰ تا ۱۶ بار که فشار کاری مناسب مشعل را تنظیم می‌کند.

• برخی مدل‌های پیشرفته دارای شیر اطمینان داخلی برای ایمنی بیشتر هستند.

نکات ایمنی ویژه:

• هرگز از روغن یا گریس روی اتصالات مانومتر اکسیژن استفاده نکنید.

• قبل از نصب، مطمئن شوید که رزوه‌ها و اتصالات کاملاً تمیز هستند.

قیمت و خرید مانومتر اکسیژن

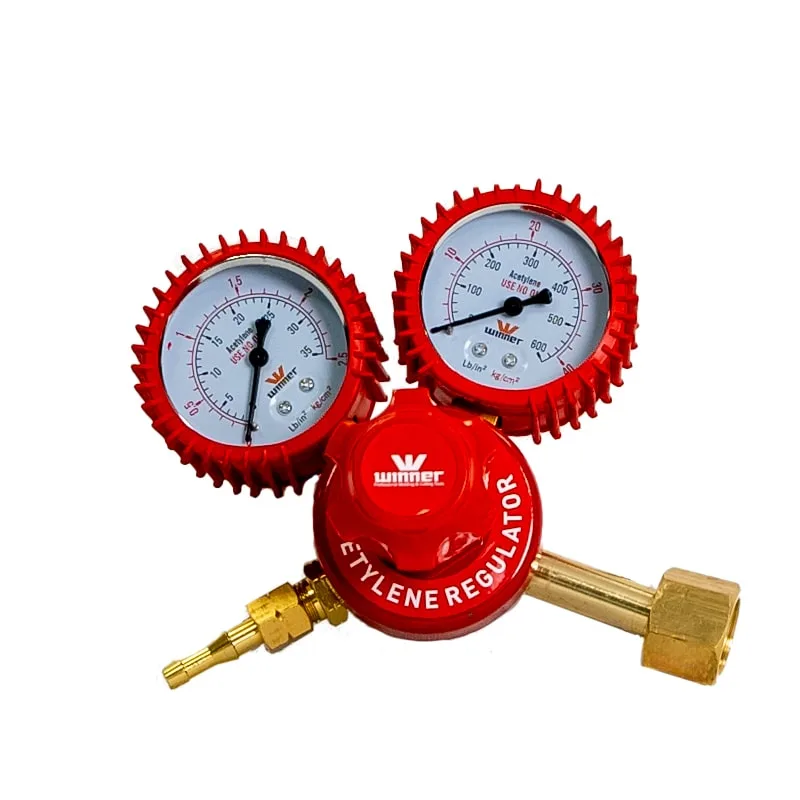

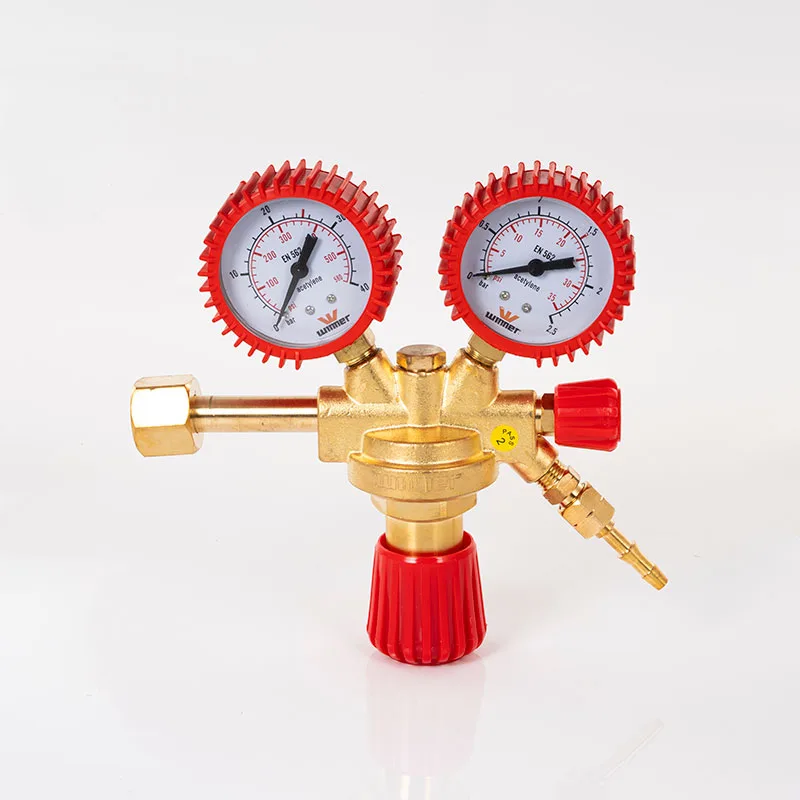

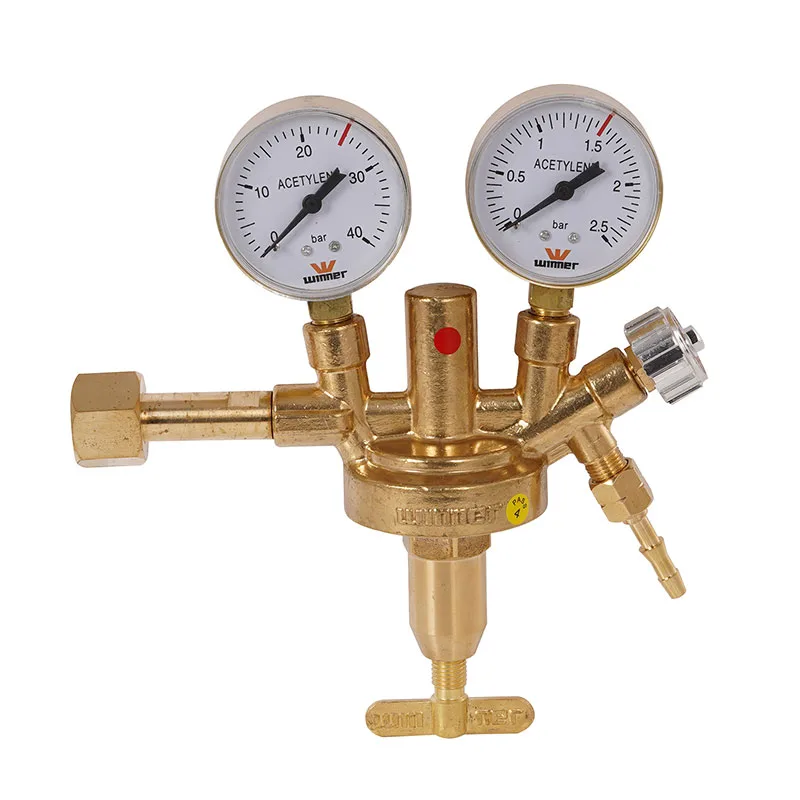

۲. مانومتر استیلن (Acetylene Regulator)

کاربرد در جوش و برش: گاز استیلن به‌عنوان سوخت اصلی در جوشکاری و برشکاری اکسی‌استیلن به کار می‌رود. شعله اکسیژن و استیلن می‌تواند به دمای بالای ۳۱۰۰ درجه سانتی‌گراد برسد و برای جوشکاری فولاد، برش فلزات ضخیم و لحیم‌کاری مناسب است.

ویژگی‌های فنی مهم:

• فشار استیلن داخل کپسول در مقایسه با اکسیژن بسیار کمتر است و معمولاً حدود ۱۵ تا ۲۵ بار است.

• به دلیل ناپایداری شیمیایی استیلن در فشارهای بالا، گیج فشار ورودی معمولاً در رنج ۰ تا ۴۰ بار و گیج خروجی در رنج ۰ تا ۴ یا ۰ تا ۱۰ بار طراحی می‌شود.

• بدنه مانومتر استیلن معمولاً از آلیاژ برنج ضد خوردگی ساخته می‌شود تا در برابر واکنش‌های شیمیایی مقاومت کند.

• شیر اتصال استاندارد استیلن اغلب متفاوت از دیگر گازهاست (معمولاً رزوه چپگرد – Left-Handed Thread) تا از اتصال اشتباه با مانومتر اکسیژن جلوگیری شود.

نکات ایمنی ویژه:

• هرگز مانومتر استیلن را روی کپسول اکسیژن نصب نکنید و بالعکس. اتصالات عمداً متفاوت طراحی شده‌اند.

• استیلن در فشار بالای ۲ بار به شدت ناپایدار است، بنابراین حتماً از گیج خروجی مناسب با رنج ۰ تا ۴ بار استفاده کنید.

قیمت و خرید مانومتر استیلن: مانومترهای استیلن به دلیل نوع ساخت خاص و استانداردهای ایمنی سختگیرانه، قیمت بالاتری نسبت به مدل‌های عمومی دارند.

مشاهده و خرید مانومتر استیلن وینر

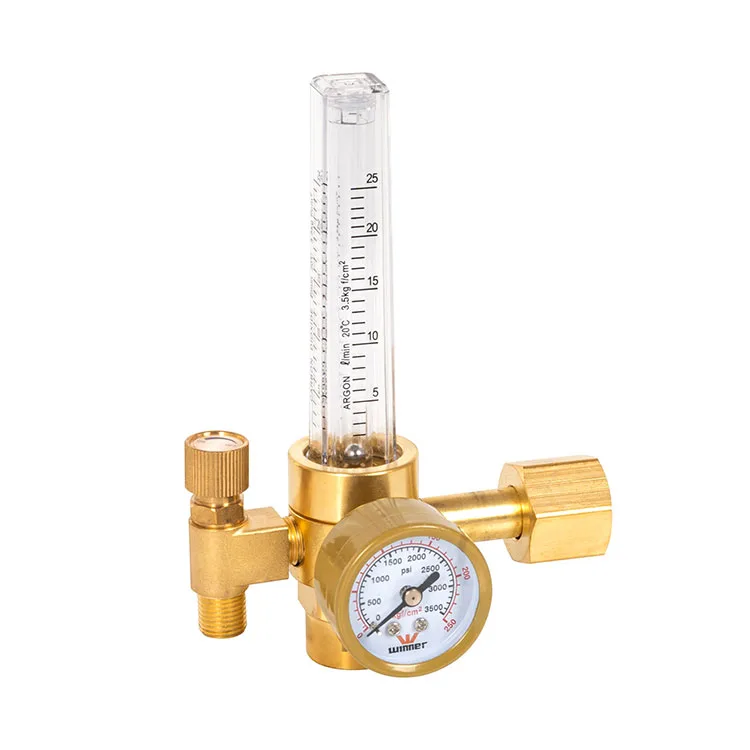

۳. مانومتر آرگون (Argon Regulator)

کاربرد در جوش و برش: گاز آرگون پرکاربردترین گاز محافظ (Shielding Gas) در فرآیندهای جوشکاری تیگ (TIG) و جوشکاری میگ/مگ (MIG/MAG) است. آرگون با ایجاد یک لایه محافظ روی حوضچه مذاب، از اکسید شدن فلز و ایجاد تخلخل در جوش جلوگیری می‌کند.

ویژگی‌های فنی مهم:

• فشار داخل کپسول آرگون معمولاً در محدوده ۱۵۰ تا ۲۰۰ بار است.

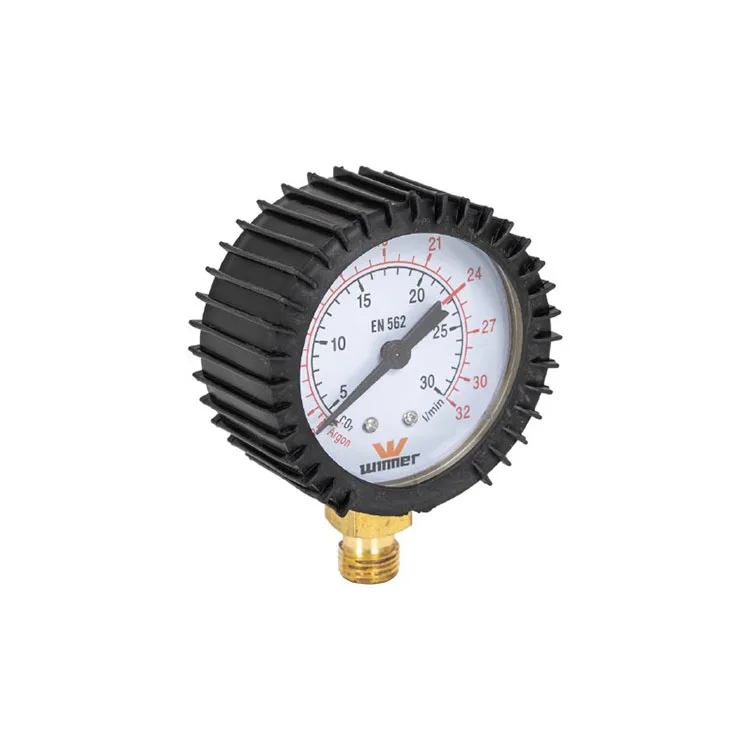

• مانومتر آرگون معمولاً به صورت فلومتر (Flow Meter) یا رگولاتور مجهز به دبی‌سنج طراحی می‌شود تا نرخ جریان گاز (لیتر بر دقیقه – LPM) را با دقت بالا نمایش دهد.

• گیج فشار خروجی معمولاً در رنج ۰ تا ۲۵ یا ۰ تا ۴۰ بار و با دقت بالا در محدوده جریان پایین (۰ تا ۲۰ لیتر بر دقیقه) است.

• اتصالات استاندارد آرگون مطابق با DIN 477 یا CGA 580 است.

نکات ایمنی ویژه:

• آرگون گازی خنثی و غیرسمی است، اما می‌تواند در فضاهای بسته با جابجایی اکسیژن باعث خفگی شود. تهویه مناسب کارگاه الزامی است.

قیمت و خرید مانومتر آرگون: مانومترهای مجهز به فلومتر یا دبی‌سنج گران‌تر از مدل‌های ساده هستند، اما برای جوشکاری TIG حرفه‌ای ضروری محسوب می‌شوند.

مشاهده و خرید مانومتر آرگون وینر

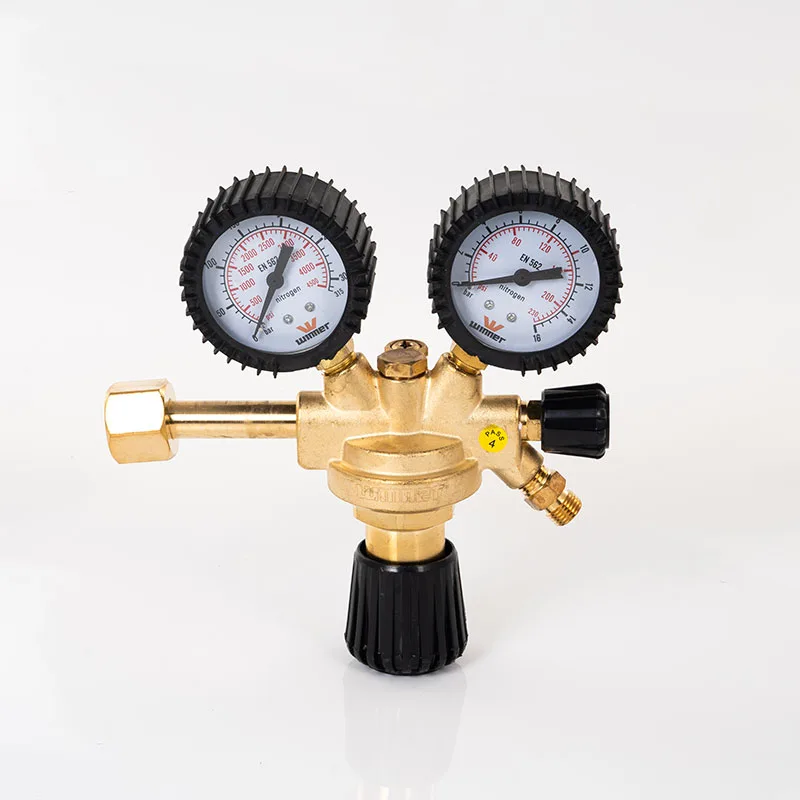

۴. مانومتر نیتروژن (Nitrogen Regulator)

کاربرد در جوش و برش: گاز نیتروژن در صنعت جوشکاری عمدتاً برای موارد زیر استفاده می‌شود:

• گاز محافظ در جوشکاری برخی آلیاژهای خاص مانند استیل ضدزنگ داپلکس

• پیش‌گرمایش و عملیات حرارتی موضعی در جوشکاری لوله‌ها

• تست نشتی (Leak Test) سیستم‌های پایپینگ و مخازن تحت فشار

• تمیزکاری خطوط لوله با استفاده از تورچ نیتروژن برای خارج کردن ذرات و رطوبت

ویژگی‌های فنی مهم:

• فشار داخل کپسول نیتروژن خالص اغلب در رنج ۱۳۰ تا ۲۰۰ بار است.

• مانومترهای نیتروژن معمولاً از نوع دو گیج (ورودی و خروجی) بوده و گیج فشار بالا در رنج ۰ تا ۳۱۵ بار و گیج فشار پایین در رنج ۰ تا ۲۵ بار کالیبره می‌شوند.

• بدنه از جنس برنج آلیاژی یا استیل ضدزنگ و مقاوم در برابر خوردگی است.

• اتصالات استاندارد مشابه آرگون است اما گاهی اوقات از اتصالات مخصوص نیتروژن با فشار کاری متفاوت استفاده می‌شود.

نکات ایمنی ویژه:

• نیتروژن خالص به‌شدت خفه‌کننده است و حتی تنفس مقدار کمی از آن می‌تواند سریعاً منجر به از دست دادن هوشیاری شود. از کار با آن در فضاهای بسته بدون تهویه مناسب خودداری کنید.

قیمت و خرید مانومتر نیتروژن: قیمت مانومتر نیتروژن به نوع برند و جنس بدنه (برنج یا استیل ضدزنگ) بستگی دارد.

مشاهده و خرید مانومتر نیتروژن وینر

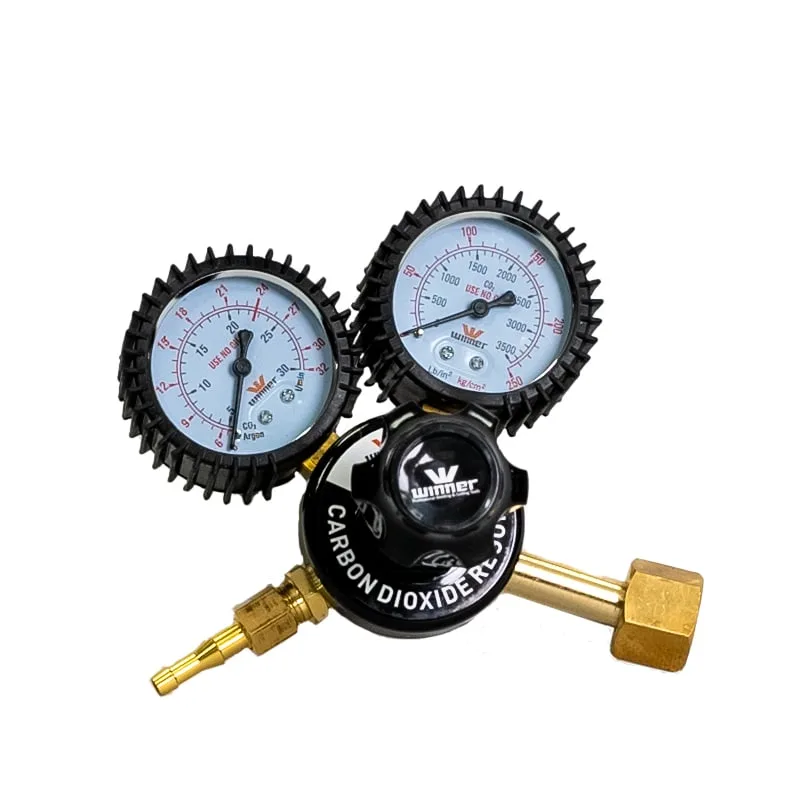

۵. مانومتر CO₂ (دی‌اکسید کربن – Carbon Dioxide Regulator)

کاربرد در جوش و برش: گاز CO₂ به‌عنوان یک گاز محافظ ارزان‌قیمت و مؤثر در جوشکاری MIG/MAG (به ویژه جوشکاری CO₂) کاربرد گسترده‌ای دارد. همچنین در جوشکاری قوس الکتریکی با الکترود روپوش‌دار (SMAW) به عنوان گاز پوشش‌دهنده در برخی فرآیندهای خاص استفاده می‌شود.

ویژگی‌های فنی مهم:

• کپسول‌های CO₂ حاوی دی‌اکسید کربن مایع تحت فشار هستند، بنابراین فشار داخل کپسول نسبتاً ثابت (حدود ۵۰ تا ۶۰ بار در دمای اتاق) است. به همین دلیل بسیاری از مانومترهای CO₂ به صورت تک گیج (خروجی) عرضه می‌شوند.

• بسیاری از مانومترهای CO₂ مجهز به هیتر (Heater) یا گرمکن برقی هستند تا از یخ‌زدگی رگولاتور در دبی بالای گاز جلوگیری کنند. این ویژگی در کارگاه‌های صنعتی با مصرف مداوم گاز ضروری است.

• گیج فشار خروجی معمولاً در رنج ۰ تا ۲۵ بار و دبی‌سنج داخلی در محدوده ۰ تا ۳۰ لیتر بر دقیقه است.

• اتصالات استاندارد CO₂ در ایران معمولاً از نوع رزوه راست (W 21.8 x 1/14 راست) یا G 1/2 است.

نکات ایمنی ویژه:

• فشار کپسول‌های CO₂ اگرچه کمتر از اکسیژن و آرگون است، اما باز هم خطرناک است. همیشه مانومتر را به‌آرامی و با دقت باز کنید.

• در دبی‌های بالای گاز، بدنه رگولاتور ممکن است بسیار سرد شود. از دستکش محافظ استفاده کنید.

قیمت و خرید مانومتر CO₂: مانومترهای CO₂ با هیتر قیمت بالاتری دارند، اما برای مصارف صنعتی و نیمه‌صنعتی به شدت توصیه می‌شوند.

مشاهده و خرید مانومتر CO₂ وینر

جدول مقایسه سریع انواع مانومتر جوشکاری و برش

راهنمای خرید مانومتر جوشکاری و برش

۱. برند و کیفیت ساخت

محصولات با برند وینر با تکیه بر استانداردهای بین‌المللی و استفاده از متریال با کیفیت (برنج آلیاژی، دیافراگم سیلیکونی و بدنه مقاوم) به عنوان انتخابی مطمئن برای کارگاه‌های حرفه‌ای شناخته می‌شوند.

۲. نوع مانومتر (تک گیج یا دو گیج)

• تک گیج: فقط فشار خروجی را نشان می‌دهد. مناسب برای مصارف خانگی و کارگاه‌های کوچک.

• دو گیج: فشار ورودی (مقدار باقیمانده گاز در کپسول) و فشار خروجی (فشار تنظیم‌شده برای مشعل) را هر دو نشان می‌دهد. انتخاب اول برای کارگاه‌های حرفه‌ای و صنعتی.

۳. محدوده فشار

حتماً مانومتری را انتخاب کنید که محدوده فشار آن با نوع گاز و نیاز کاری شما همخوانی داشته باشد. استفاده از مانومتر با رنج فشار بیش از حد بالا یا پایین، دقت اندازه‌گیری را کاهش می‌دهد و می‌تواند خطرآفرین باشد.

۴. جنس بدنه و اتصالات

بدنه از جنس برنج آلیاژی با کیفیت (برنج دراپ فورج شده) بهترین گزینه است، زیرا در برابر ضربه، خوردگی و تغییرات دمایی مقاومت بالایی دارد.

سوالات متداول (FAQ)

۱. فرق رگلاتور و مانومتر چیست؟
رگلاتور فشار بالای گاز داخل کپسول را کاهش می‌دهد و آن را در سطح ثابت و ایمن نگه می‌دارد، در حالی که مانومتر وظیفه اندازه‌گیری و نمایش میزان فشار را بر عهده دارد.

۲. آیا می‌توان از یک مانومتر برای چند نوع گاز متفاوت استفاده کرد؟
به هیچ عنوان توصیه نمی‌شود. هر گاز استاندارد فشار و نوع اتصال مخصوص به خود را دارد و استفاده از مانومتر نامناسب می‌تواند خطر انفجار، نشتی یا آسیب جدی به تجهیزات را به همراه داشته باشد.

۳. چگونه بفهمیم کپسول گاز ما نیاز به شارژ دارد؟
با مشاهده گیج فشار بالا (High Pressure Gauge) روی مانومتر. اگر عقربه گیج ورودی به محدوده قرمز (نزدیک به صفر) رسیده باشد، کپسول باید شارژ شود.

۴. بهترین برند مانومتر برای کارگاه صنعتی چیست؟
برند وینر (WINNER) با ارائه مدل‌های متنوع برای انواع گازهای جوشکاری، کیفیت ساخت بالا و قیمت رقابتی، یکی از بهترین گزینه‌ها برای کارگاه‌های صنعتی و حرفه‌ای در ایران محسوب می‌شود.

۵. آیا مانومتر CO₂ نیاز به گرمکن دارد؟
اگر در دبی‌های بالای گاز (بالای ۱۵ تا ۲۰ لیتر بر دقیقه) به طور مداوم کار می‌کنید، حتماً به سراغ مدل‌های دارای هیتر داخلی بروید تا از یخ‌زدگی رگولاتور و افت فشار گاز جلوگیری شود.

جمع‌بندی

انتخاب مانومتر مناسب جوشکاری و برش مستقیماً بر کیفیت جوش، ایمنی پرسنل و بهره‌وری مصرف گاز تأثیر می‌گذارد. در این صفحه به بررسی کامل پنج نوع مانومتر تخصصی برای گازهای اکسیژن، استیلن، آرگون، نیتروژن و CO₂ پرداخته شد و نکات فنی، رنج فشار استاندارد و ملاحظات ایمنی هر یک مرور گردید.
