بررسی جامع پنل اینورترهای تیگ وینر

پنل اینورتر قلب تپنده دستگاه جوش آرگون است. این بخش، تنظیمات جوشکاری را کنترل کرده و پارامترهای مختلفی مانند جریان، ولتاژ، فرکانس و نوع گاز را تنظیم می‌کند. با وجود تنوع مدل‌های دستگاه جوش آرگون، پنل‌های اینورترها به طور کلی شامل عناصر مشترکی هستند. با ما همراه باشید تا با پنل اینورترهای تیگ وینر آشنا شوید.

اجزای اصلی پنل اینورترهای تیگ وینر چیست؟

• نمایشگر:

نمایشگر اینورتر اطلاعاتی مانند جریان، ولتاژ، زمان پیش‌گاز، پس‌گاز و حالت جوشکاری را نشان می‌دهد.

• دکمه‌ها و کلیدها:

از دکمه‌های جهت‌دار پنل اینورتر برای تنظیم پارامترهای مختلف جوشکاری و از دکمه‌های عملکرد برای انتخاب حالت جوشکاری، تنظیم زمان و سایر عملکردهای دستگاه استفاده می‌شود.

• لامپ‌های نشانگر:

این لامپ‌ها معمولاً برای نشان دادن وضعیت دستگاه مانند روشن بودن دستگاه، وجود خطا و یا فعال بودن حالت خاصی استفاده می‌شوند.

عملکرد پنل اینورتر چیست؟

• تنظیم جریان: با تنظیم جریان، میزان حرارت ایجاد شده در قوس جوشکاری کنترل می‌شود.
• تنظیم ولتاژ: ولتاژ، تاثیر مستقیمی بر طول قوس و پایداری آن دارد.
• تنظیم فرکانس: در جوشکاری AC (جریان متناوب)، فرکانس تاثیر زیادی بر شکل قوس و نفوذ جوش دارد.
• انتخاب حالت جوشکاری: اکثر دستگاه‌های جوش آرگون دارای حالت‌های مختلفی مانند DC (جریان مستقیم)، AC (جریان متناوب)، پالسی و پالس دوبل هستند.
• تنظیم زمان پیش‌گاز و پس‌گاز: زمان پیش‌گاز و پس‌گاز برای محافظت از حوضچه جوش و جلوگیری از اکسید شدن فلز استفاده می‌شود.

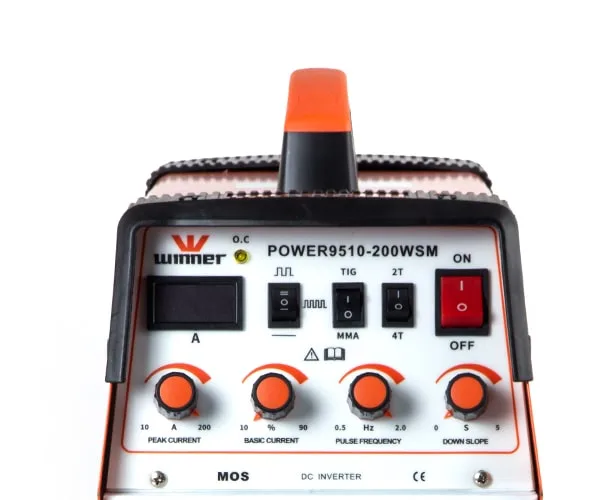

بررسی پنل اینورتر دستگاه جوش آرگون 9510 وینر

دستگاه جوش آرگون 200 آمپر پالسی وینر مدل 9510 یکی از دستگاههای جوشکاری آرگون با سیستم سوئیچ زنی ماسفت بوده و کار با آن بسیار راحت است. در ادامه به بررسی پارامترها و دکمه های پنل این دستگاه جوش پرداخته ایم:

چراغ OC :

OCسیستم محافظتی از اضافه بار دستگاه است . چراغ oc در مواقعی که شما بیش از ظرفیت دستگاه با آن کار کنید , روشن شده و به شما اخطار توقف کار برای جلوگیری از خرابی دستگاه میدهد.

کلید سه حالته:

وظیفه تبدیل جوشکاری آرگون معمولی به پالسی را بر عهده دارد.

کلید عملکرد دستگاه :

میتواند حالت آرگون TIG یا MMA باشد.

کلید 2T و 4T :

کلید دو ضرب و چهار ضرب برای تبدیل حالت اتومات به دستی تورچ جوشکاری آرگون است.

ولوم peak current :

از ولوم peak current برای تنظیم آمپراژ حداکثری یا اصلی استفاده میشود.

ولوم basic current :

از ولوم basic current برای تنظیم آمپراژ زمینه استفاده میشود.

ولوم pulse frequency :

از ولوم pulse frequency برای تنظیم فرکانس پالس استفاده میشود.

ولوم down slope :

از ولوم down slope برای تنظیم شیب پایینی آمپراژ دستگاه استفاده میشود.

دیگر بخش های پنل جلویی دستگاه جوش آرگون 9510 شامل موارد زیر است:

• دریچه های هوا
• کانکتور مادگی سمت چپ برای اتصال فیش نری انبر الکترود استفاده میشود.
• فیش تورچ آرگون
• فیش اتصال الکترود دو پین که همان کانکتور فرامین است.
• فیش گیره اتصال

بررسی پنل پشت دستگاه:

• محل اتصال کابل دستگاه
• فن بزرگ
• محل بست شیلنگ گاز
• محل بست کابل ارت
• برچسب duty cycle که تعیین کننده ولتاژ در حالت های مختلف جوشکاری است.

بررسی پنل اینورتر دستگاه جوش آرگون 1850N وینر

دستگاه جوش آرگون دیجیتالی 315 آمپر پالسی AC/DC وینر مدل 1850N قابلیت جوشکاری انواع فلزات و به خصوص سرسیلندرها را دارد.

بررسی نمودار پنل اینورتر دستگاه جوش آرگون 1850N وینر :

• pre-flow : پیش گاز
• start cur : آمپراژ آغازین
• slope up : شیب رو به بالای جریان
• peak cur : اگر شما گزینه پالس را فعال نکرده باشید لیست نشانگر از مدار خارج میشود.
• slope down : شیب رو به پایین جریان بر حسب ثانیه
• crater current : آمپراژ پایانی
• post flow : جریان پس گاز که حداقل 6 یا 7 ثانیه است. این بدین معنی است که بعد از اتمام جوشکاری جریان گاز به مدت 6 یا 7 ثانیه برای جلوگیری از اکسید تنگستن ادامه داشته باشد.
• نشانگر welding time : نشانگر زمان جوشکاری
• نشانگر interval time : نشانگر تایم های تکرار
• نشانگر pulse FQ : فرکانس پالس
• نشانگر pulse WD : پهنای پالس
• نشانگر clean WD : کنترل بالانس
• نشانگر AC FQ : تنظیم فرکانس جریان AC
• نشانگر AC Amplitude : برای تقویت قله های جریان AC

برای اطلاعات بیشتر در مورد آشنایی با پارامترهای مهم دستگاه های تیگ AC -DC وینر کلیک کنید.

اینورتر دستگاه جوش آرگون 1850

دستگاه جوش آرگون 315 آمپر پالسی AC/DC وینر مدل 1850 امکان جوشکاری برق (MMA) آرگون پالسی(Pulse TIG)، جوشکاری آرگون (DC TIG) DC و جوشکاری آرگون  (AC TIG) AC را فراهم میکند. برای مشاهده و آموزش پارامترهای پنل دستگاه جوش آرگون وینر مدل 1850 کلیک کنید.

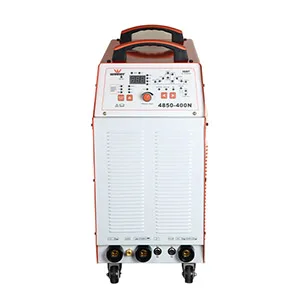

دستگاه جوش آرگون دیجیتالی مدل 4850

دستگاه جوش آرگون دیجیتالی وینر مدل 4850 قابلیت جوشکاری همه فلزات حتی آلومینیوم را با قدرت خروجی 400 آمپر را دارد و برای شیفت های کاری بالا بسیار پر استفاده است.  برای مشاهده و آموزش پارامترهای پنل دستگاه جوش آرگون دیجیتالی 400 آمپر پالسی AC/DC وینر مدل 4850 کلیک کنید.

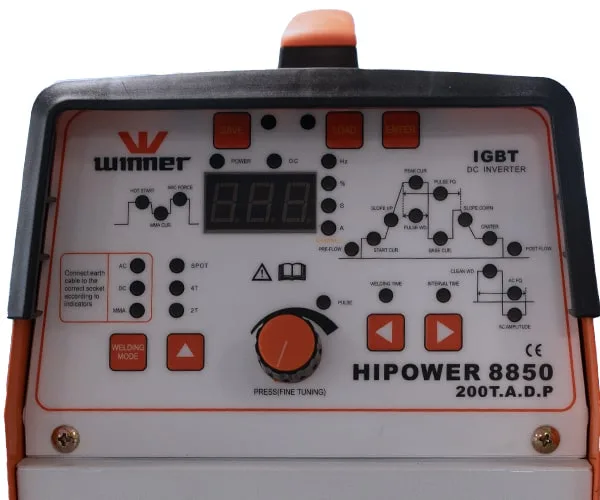

دستگاه جوش آرگون دیجیتالی مدل 8850

دستگاه جوش آرگون دیجیتالی 200 آمپر وینر مدل 8850 از نوع آرگون و AC/DC بوده و دارای سخت افزار قدرتمند و 12 عدد IGBT با قدرت 60 آمپری است.  برای مشاهده آموزش پنل دستگاه و نصب و راه اندازی دستگاه جوش آرگون دیجیتالی 200 آمپر پالسی AC/DC وینر مدل 8850 کلیک کنید.

 نتیجه گیری

داشتن اطلاعات در مورد پنل اینورترهای تیگ وینر به شما در درک و تنظیم صحیح پارامترهای جوشکاری , افزایش ایمنی,  بهبود کیفیت و تشخیص مشکلات جوشکاری کمک شایانی میکند. علائم و نشانگرهای استفاده شده در پنل اینورترهای مختلف ممکن است کمی متفاوت باشد. بنابراین، قبل از استفاده از دستگاه، حتماً دفترچه راهنمای آن را به دقت مطالعه کنید.
