جوشکاری زیر آب چیست و چگونه انجام میشود؟ + نکات و چالش ها

جوشکاری زیر آب چیست و چگونه انجام میشود
در جنگ جهانی دوم، جوشکاری زیر آب به عنوان یک فناوری حیاتی و موثر برای تعمیرات زیر آبی و نجات کشتی‌ها از حملات زیر آبی استفاده شد. جنگ جهانی دوم این فناوری را به یکی از روش‌های اساسی جوشکاری در محیط‌های آبی تبدیل کرد
جوشکاری زیر آب یا Underwater welding، یک فرایند جوشکاری است که در آن قطعات فلزی تحت آب جوشکاری می‌شوند. این فرایند به طور خاص برای جوشکاری فلزاتی مانند فولاد، استنلس استیل و آلومینیوم استفاده می‌شود. در جوشکاری زیر آب، قطعات فلزی در یک محیط آبی قرار می‌گیرند و سپس با استفاده از لوله‌ها و مواد جوشکاری خاص، جوشکاری انجام می‌شود. این فرایند به دلیل وجود آب به عنوان یک محیط سرد کننده، از ایجاد تنش حرارتی زیاد در قطعات فلزی جلوگیری می‌کند و از انحراف شکل قطعات جلوگیری می‌کند.
جوشکاری زیر آب مزایایی نظیر کاهش تنش حرارتی، کاهش انحراف شکل، کیفیت بالای جوش، کنترل بهتر دما و حفاظت از فلزات در برابر اکسیداسیون دارد. این فرایند معمولاً در صنایعی مانند صنایع دریایی، صنایع نفت و گاز، و تولید قطعات فلزی پیچیده استفاده می‌شود. در ادامه مقاله همراه ما باشید تا با تمامی ابعاد جوشکاری زیر آب آشنا شویم.

انواع روش های جوشکاری زیر آب

همانند سایر روش های جوشکاری در خشکی، جوشکاری زیر آب نیز به چندین روش صورت می‌گیرد. جوشکاری زیر آب به سه دسته جوشکاری خشک، جوشکاری مرطوب و جوشکاری خشک – مرطوب انجام می‌شود. جوشکاری زیرآب اغلب به دو روش خشک (Dry) و مرطوب (Wet) صورت می گیرد. در روش خشک، جوشکاری در اتاقکی بسته با محیط خشک، بر روی موضع مورد نظر اجرا می شود و در نوع مرطوب، جوشکاری در محیط آب و به کمک تجهیزات ویژه مربوطه انجام می شود. هر کدام از این روش‌ها، به شیوه‌های گوناگونی انجام می‌شود که در ادامه به بررسی هر کدام از این روش‌ها می‌پردازیم.

جوشکاری مرطوب زیر آب

جوشکاری مرطوب زیر آب عبارت است از “انجام فرایند جوشکاری حین تماس مستقیم جوشکار با آب به منظور اتصال مواد به یکدیگر.”

برای این کار تجهیزاتی شامل الکترودهای ضدآب و سامانه مخصوص تامین برق مورد نیاز است. در این فرآیند قوسی بین الکترود و قطعه کار برقرار می شود که ضمن ایجاد حرارت، انتقال ذرات مذاب از طریق حباب های گازی را تسهیل می نماید. تشکیل سرباره حاصل از قسمتی از پوشش الکترود به انجماد حوضچه مذاب شکل گرفته در زیرآب کمک می کند. در این روش، فلزات یا مواد دیگر در زیر آب قرار گرفته و جوشکاری با استفاده از الکترودها یا منابع حرارتی دیگر انجام می‌شود. برخلاف جوشکاری خشک زیر آب که در محیط خشک انجام می‌شود، جوشکاری مرطوب زیر آب از آب به عنوان یک عامل خنک‌کننده و حفاظتی برای جلوگیری از اکسیداسیون فلزات استفاده می‌کند.

جوشکاری مرطوب زیر آب برای جوشکاری فلزاتی که نیاز به خنک‌سازی دارند و یا جلوگیری از اکسیداسیون آنها اهمیت دارد و در صنایع مختلف از جمله صنایع دریایی، نفت و گاز، و ساخت و ساز استفاده می‌شود.

برای ایجاد اتصالات جوشی با کیفیت در شرایط هایپرباریک (Hyperbaric)، روش خشک به روش مرطوب ترجیح داده می شود، زیرا در روش مرطوب حصول اطمینان از رعایت الزامات کیفی دشوار است. هرچند که تحقیقات اخیر امکان انجام نوعی از روش های آزمون غیرمخرب را فراهم آورده است.

در روش جوشکاری مرطوب، جوشکار با لباس غواصی به عمق آب فرو رفته و در آب به جوشکاری می پردازد. در این روش تجهیزات جوشکاری به طور تقریبی مشابه تجهیزات جوشکاری در خشکی به انضمام تجهیزات غواصی برای جوشکاران است. از جوشکاری مرطوب زیرآب برای تعمیر سازه های دریایی سنگینی استفاده می شود که یا امکان انتقال آنها به خشکی برای اجرای فرایندهای جوشکاری مرسوم وجود نداشته و یا فاقد صرفه اقتصادی می باشد. این روش اغلب جهت تعمیر بدنه کشتی ها، اجزای سازه های سنگین و خطوط انتقال نفت و گاز به کار برده می شود.

مزایای جوشکاری مرطوب زیر آب (جوشکاری در محیط آب)

  • کاهش تبخیر و اکسیداسیون: حضور آب به عنوان خنک‌کننده باعث کاهش تبخیر فلزات و جلوگیری از اکسیداسیون آنها می‌شود.
  • افزایش سرعت جوشکاری: آب به عنوان یک محیط خنک‌کننده مناسب، اجازه می‌دهد که فرایند جوشکاری با سرعت بیشتری انجام شود.
  • کاهش تنش‌های حرارتی: حضور آب به عنوان عامل خنک‌کننده باعث کاهش تنش‌های حرارتی و تغییرات ابعادی فلزات می‌شود.

ایرادات جوشکاری مرطوب زیر آب

•    ترک خوردگی سرد یا هیدروژنی
•    نرخ بالای سرد شدن و تغییرات نامطلوب ساختاری حاصل از آن

جوشکاری خشک زیر آب (داخل اتاقی خشک و ایمن زیر آب)

 روش خشک، جوشکاری در اتاقکی داخل آب انجام می گیرد. برای این منظور اتاقک را دو تکه ساخته و درون آب و روی محل مورد نظر به یکدیگر متصل کرده و سپس آب درون آن را تخلیه می نمایند. لوله ای رابط بین کشتی و اتاقک قرار داشته که از طریق آن وسایل مورد نیاز به اتاقک فرستاده می شود. جوشکاری خشک زیر آب یک فناوری است که اجازه می‌دهد فرایند جوشکاری فلزات و سایر مواد در محیط‌های آبی انجام شود، اما بدون نیاز به غوطه‌ور شدن کامل تجهیزات و کارگران. در این روش، از تکنیک‌های خاصی برای ایجاد محیط خشک در اطراف نقطه جوش استفاده می‌شود.

جوشکاری خشک زیر آب برای نخستین بار در آمریکا مورد استفاده قرار گرفت اما چون بسیار پرهزینه است، تامین کنندگان و شرکت های مطرح در این حوزه ترجیح دادند که روی جوشکاری مرطوب که هم ارزانتر است و هم سریعتر تمرکز کنند.

فناوری جوشکاری و برشکاری زیرآب (Underwater Welding and Cutting) ضمن آنکه در ارتباط با تعمیر بخش های زیرآب کشتی ها، اسکله ها و پایه های سازه های دریایی لازم می باشد، بطور خاص در زمینه نصب سکوهای حفاری نفت، سکوهای استخراج، خطوط لوله زیرآب و نیز تعمیر آنها به طور وسیع مورد استفاده قرار می گیرد.

مزایای جوشکاری خشک زیر آب:

  • کاهش هزینه و زمان: با جوشکاری خشک زیر آب، نیاز به غوطه‌ور شدن کارگران و تجهیزات کاهش می‌یابد که باعث کاهش هزینه و زمان اجرای پروژه می‌شود.
  • کاهش خطرات برای کارگران: این روش کمک می‌کند تا کارگران با کمترین خطرات و حوادث اجرای فرایند جوشکاری را در محیط آبی انجام دهند.
  • افزایش کیفیت جوش: جوشکاری خشک زیر آب به کنترل دقیق‌تر دما و فشار منجر می‌شود که این موجب افزایش کیفیت جوش می‌شود.
  • کاربرد گسترده: این روش در صنایع مختلف از جمله صنایع دریایی، نفت و گاز، ساخت و ساز و تعمیر و نگهداری استفاده می‌شود.

ایرادات جوشکاری خشک زیر آب:

جوشکاری خشک زیر آب هرچند که مزایا و کارایی بالایی دارد، اما برخی ایرادات و محدودیت‌هایی نیز دارد که باید مدنظر قرار گیرد:
  • پیچیدگی فنی: تکنولوژی جوشکاری خشک زیر آب نیازمند تجهیزات و دانش فنی خاصی است که ممکن است برای برخی افراد یا شرکت‌ها پیچیده و سخت باشد.
  • هزینه بالا: راه‌اندازی و استفاده از تجهیزات جوشکاری خشک زیر آب هزینه‌بر است و نیاز به سرمایه‌گذاری اولیه قابل توجهی دارد.
  • نیاز به تخصص: برای انجام جوشکاری خشک زیر آب، نیاز به تخصص و آموزش مناسب در زمینه فنی و ایمنی وجود دارد که ممکن است برای برخی افراد یا شرکت‌ها مشکل باشد.
  • محدودیت‌های فنی: برخی از فرایندهای جوشکاری خشک زیر آب ممکن است برای برخی نوع فلزات یا شرایط خاص مناسب نباشند و محدودیت‌های فنی داشته باشند.
  • محدودیت در اندازه قطعات: برای برخی از قطعات بزرگ و حجیم، انجام جوشکاری خشک زیر آب ممکن است دشوار باشد و نیاز به تجهیزات و فضای وسیع‌تری داشته باش

جوشکاری خشک – مرطوب

نوع دیگری از جوشکاری زیر آب فرآیند جوش خشک – مرطوب است که در آن جوشکار در تماس با آب قرار دارد ولی قسمتی که باید جوشکاری شود، توسط اتاقک کوچک خشکی احاطه شده است. در این روش، محوطه یا فضاهای خاصی برای حفظ تجهیزات جوشکاری در شرایط خشک در نظر گرفته شده و نیز فشار گاز محافظ بالا نگه داشته می شود تا شرایط حفاظتی لازم تامین گردد و آب پیش از هر تماسی به بیرون تخلیه شود.

متداول ترین فرآیند این روش، جوشکاری قوس الکتریکی روی سیم جوش مصرفی (GMAW – MIG/MAG) است که در روش خشک – مرطوب و برای جوشکاری زیرآب تا عمق 120 فوت به کار می رود. جوشکار به راحتی قادر به دیدن و جوشکاری است.

برای جوشکاری خشک – مرطوب، جوشکارانی مورد نیاز هستند که به خوبی در هر دو مهارت آموزش دیده باشند، تا ضمن اطلاع از موارد ایمنی و مشکلات مربوط به قرارگیری در محیط هایی با فشار بالا، بتوانند جوشکاری نموده و اتصالی با کیفیت قابل قبول را به وجود آورند. این روش از یک طرف نیازی به اتاقک های خشک بزرگ و پرهزینه، مانند آنچه در روش جوشکاری هایپرباریک (Hyperbaric) به کار می رود، ندارد و از سوی دیگر در مقایسه با روش جوشکاری مرطوب، کیفیت بهتری را به دست می دهد.

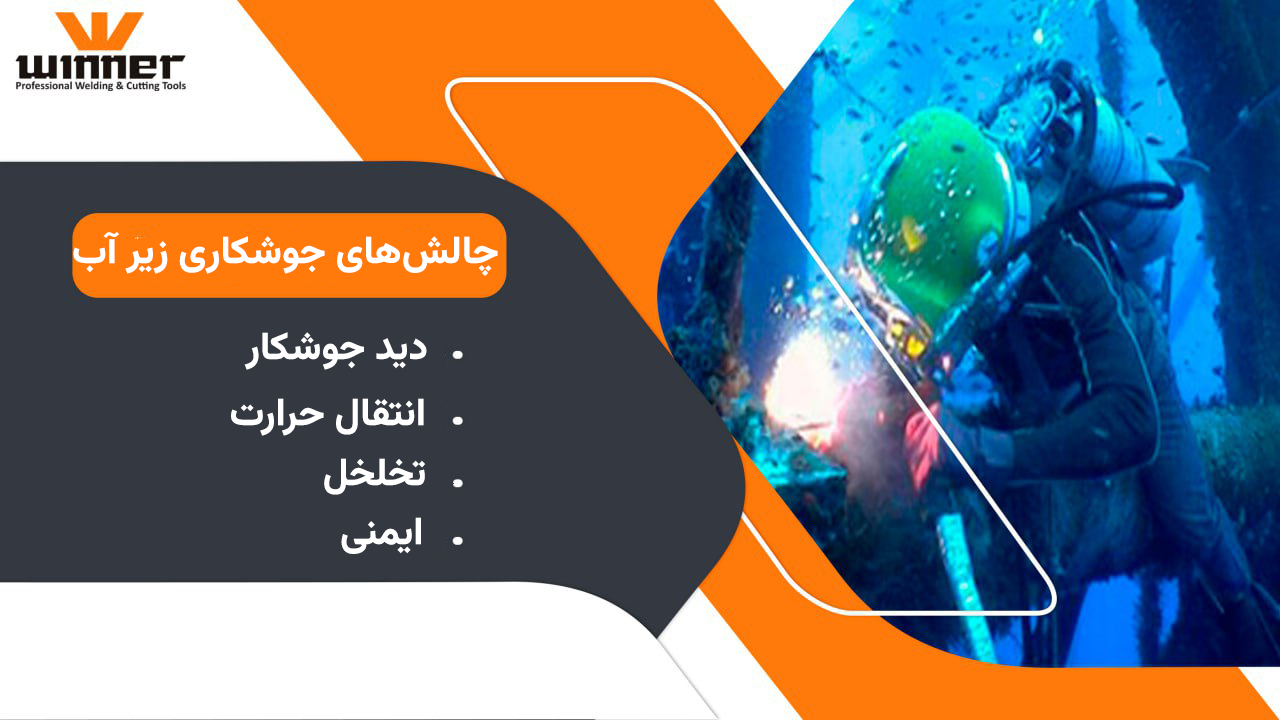

چالش های جوشکاری زیر آب

تلاش هایی برای بهبود کیفیت جوش های ایجاد شده در زیرآب و تحت شرایط مرطوب انجام شده است اما هنوز مشکلاتی وجود دارد که به شدت بر کیفیت این نوع از جوش تاثیرگذار است. در ادامه به برخی از مشکلاتی که در این نوع جوشکاری وجود دارد، به طور خلاصه اشاره شده است.

  • دید جوشکار: اولین و مهمترین الزام جوشکاری زیرآب، دید جوشکار (Welder’s Visibility) است. جوشکار می بایست قادر به دیدن و با مهارت کارکردن در درون آب باشد. در سال های اخیر پیشرفت هایی در مورد تجهیزاتی که دید بهتری را به جوشکار می بخشد، ایجاد شده است.
  • انتقال حرارت: در طول فرایند جوشکاری مرطوب زیرآب، محیط قوس و فلز پایه توسط آب احاطه شده است. این امر موجب ازدیاد سرعت سرد شدن و افت در انعطاف پذیری اتصال جوشکاری میشود که در نهایت خواص مکانیکی را تحت تاثیر قرار میدهد.
  • تخلخل: در این روش، محیط جوشکاری با حجم زیادی از بخار آب احاطه شده که می تواند باعث افزایش احتمال رخداد خلل و فرج و نیز ترک خوردگی هیدروژنی شود. برای اجتناب از این موارد، منطقه جوش می بایست دور از بخار آب نگه داشته شود.
  • ایمنی: گذشته از کیفیت جوش، جوشکاری زیرآب در مقایسه با جوشکاری در هوا، نیاز به ارزیابی ریسک و ایمنی دارد. لذا استفاده از نگهدارنده های ضدآب الکترود و نیز یک قطع کننده اضطراری به نام کلید چاقویی (Knife Switch) ضروری است. کابل ها، الکترودها و اتصالات باید ضدآب و دارای عایق بندی مناسب بوده تا مانع تماس با آب شوند.

کاربردهای جوشکاری زیر آب

این روش در اغلب صنایع دریایی از جمله احداث خطوط لوله انتقال سیال و نیز انجام تعمیرات سازه های دریایی مانند کشتی، شناور، اسکله و سکوهای اکتشاف و استخراج نفت و گاز کاربرد دارد. این روش در مناطق کم عمق به سهولت قابل اجرا بوده و با ازدیاد فشار بر دشواری آن افزوده می شود. کاربردهای جوشکاری زیر آب به صورت خلاصه عبارت اند از:

  • صنایع دریایی: در تعمیر و نگهداری سازه‌های دریایی مانند بنادر، پل‌های دریایی، سکوهای نفتی و گازی، کشتی‌ها و زیردریایی‌ها از جوشکاری زیر آب استفاده می‌شود.
  • صنایع نفت و گاز: در تعمیرات و نگهداری لوله‌ها، تجهیزات غیرفعال دریایی و سکوهای نفتی و گازی، جوشکاری زیر آب به عنوان یک روش کارآمد به کار می‌رود.
  • ساخت و ساز: در پروژه‌های ساختمانی زیر آبی مانند تعمیرات زیر آبی پل‌ها، تونل‌ها، سدها و سازه‌های دریایی از جوشکاری زیر آب استفاده می‌شود.

ملاحظات ایمنی برای جوشکاری زیر آب

  • در این روش ممکن است جوشکار در معرض شوک های الکتریکی مختلفی قرار گیرد. به همین دلیل تجهیزات جوشکاری باید ضدآب و عایق بندی شده باشند. همچنین ارتباط مناسبی می بایست میان جوشکار و همیار خارج از آب او، به منظور پایش جریان جوشکاری وجود داشته باشد.
  • یک جوشکار زیر آب باید مهارت های غواصی را به طور کامل آموزش دیده و آگاهی کافی از مشکلاتی که می تواند در ارتباط با تنفس گازهای سمی برای جوشکار غواص به وجود آید، داشته باشد. این مشکل زمانی ایجاد می شود که غلظت گازهای محلول بی اثر در داخل بدن، از شرایط تعادل بیشتر شده و تمایل به خروج از بدن به شکل حباب داشه باشند.
  • یکی از مشکلاتی که جوشکاران غواص آب های عمیق با آن مواجه هستند، فرایند فشارزدایی (Decompression) است. عدم اجرای صحیح این فرایند می تواند منجر به مرگ غواص شود. از این رو مراحل فشار زدایی می بایست با استفاده از عمق سنج و یا رایانه به دقت مورد پایش قرار گیرد.

سخن پایانی

در این مقاله به صورت جامع با جوشکاری زیر آب آشنا شدیم. جوشکاری زیر آب یک فرایند جوشکاری است که در زیر سطح آب انجام می‌شود. در این روش، قطعات فلزی یا سازه‌ها در زیر آب جوشکاری می‌شوند. این روش به دلیل مزایایی مانند کاهش تنش‌های حرارتی، جلوگیری از اکسیداسیون، افزایش سرعت جوشکاری و افزایش کیفیت نهایی جوش مورد استفاده قرار می‌گیرد. جوشکاری زیر آب به عنوان یک روش نوین و کارآمد در صنایع مختلف از جمله صنایع دریایی، نفت و گاز، ساخت و ساز، خودروسازی و هوافضا مورد استفاده قرار می‌گیرد و از مزایا و کارایی بالایی برخوردار است. از اینکه این مقاله را مطالعه کردید، سپاسگزاریم. چنانچه هر گونه پرسشی نسبت به جوشکاری زیر آب داشتید، کافی است در قسمت کامنت‌ها نظر خود را بگذارید تا کارشناسان ما در کوتاه ترین زمان ممکن به پرسش شما پاسخ دهند.

سوالات متداول

در پایان به بررسی سوالات متداول پیرامون جوشکاری زیر آب می پردازیم:

همانند هر نوع جوشکاری دیگر، جوشکاری زیر آب نیازمند اهمیت به موارد ایمنی و حفاظتی است. خطرات مربوط به الکتریسیته، آب، فشار و مواد شیمیایی در نظر گرفته شوند.

دید جوشکار، تخلخل، ایمنی و انتقال حرارت از مشکلات جوشکاری زیر آب است.

این فرآیند به دلیل خطر ترک خوردگی ناشی از هیدروژن به طور کلی به فولادهای کم کربن محدود می شود. با توجه به ماهیت برق نیروی جوشکاری و آب مرتبط با جوشکاری زیر آب، خطر نشت میدان الکتریکی وجود دارد.
