همه چیز راجع به الکترود جوشکاری SMAW

جوشکاری قوسی پوشیده شده فلزی یا SMAW ، یک تکنیک جوشکاری است که می توان از آن برای جوش دادن تمام فلزات آهنی در همه موقعیت ها استفاده کرد . نام دیگر جوشکاری SMAW ، جوشکاری stick است . از تجهیزات لازم برای این نوع جوشکاری الکترود است . الکترود جوشکاری SMAW نیز دارای مغزی و روکش با جنس های متفاوت است .

جوشکاری SMAW ، یک فرایند جوشکاری قوسی دستی است . یکی از معمول ترین فرایند های جوشکاری است که امروزه مورد استفاده قرار می گیرد . هم برای کارهای تعمیراتی و هم برای کارهای جوشکاری از آن استفاده می شود .

جنس الکترود جوشکاری SMAW

در این جوشکاری از الکترودهایی استفاده می شود که دارای مغزی سیمی هستند . پوشش های رویه این الکترود ها از جنس موادی مانند ، شیمیایی ، معدنی و پودر آهن هستند . آن ها دارای قطرهای متفاوتی هستند . هر قطر الکترود با یک جریان الکتریکی خاص کار می کند .

سیم هسته در الکترود SMAW می تواند یک میله کشیده جامد ، یک ماده ریخته گری یا یک سیم هسته ساخته شده باشد. سیم هسته برای ذوب فلز پایه جریان الکتریکی را به قوس رسانده و مواد پرکننده را برای اتصال جوش فراهم می کند. سیم هسته ممکن است از آلیاژی خاصی باشد یا نباشد . نمرات سیم هسته ای معمولی شامل فولاد کربن برای الکترودهای با فولاد خفیف و کم آلیاژ و سیم های ضد زنگ 304L، 308L، 309L و 316L برای الکترودهای فولاد ضدزنگ هستند .

سه دسته اصلی الکترودها – سلولز ، روتیل و پایه (کم هیدروژن) – نام خود را از نوع روکش الکترود اقتباس کرده اند . پوشش الکترود با تأثیرگذاری بر سرعت سرخ شدن سرباره به بهینه سازی عملکرد برای برنامه های مختلف کمک می کند . نفوذ (عمیق ، متوسط یا خفیف)؛ و میزان رسوب این روکش همچنین در شروع قوس خوب ، محدود کردن آسان ، کنترل گودال و یک قوس پایدار با حداقل پاشش نقش دارد.

الکترود جوشکاری SMAW سلولزی

پوشش روی الکترود سلولزی حاوی 30 درصد یا بیشتر آرد چوب است. این پوشش نسبتاً نازک است (12 تا 15 درصد قطر الکترود) و یک سرباره نازک ، با راحتی قابلیت جابجایی ، انجماد سریع و مناسب برای جوشکاری در تمام موقعیت ها از جمله عمودی بالا و عمودی پایین تولید می کند. الکترودهای سلولزی قوس حفر / جوش را با نفوذ جوش عمیق فراهم می کند . گودال جوش مرطوب می شود و به خوبی پخش می شود . خواص مکانیکی عالی را نشان می دهد و دارای موج های مشخصی است. الکترودهای سلولزی شامل E6010 ، E7010 و E6011 هستند که به طور معمول برای جوشکاری لوله ، تعمیرات مزرعه و کار تعمیر و نگهداری استفاده می شوند.

الکترود جوشکاری SMAW روتیلی

 روتیل یک ماده معدنی است که در درجه اول از دی اکسید تیتانیوم تشکیل شده است. الکترودهای روتلی مانند E6013 ، E7014 و الکترودهای فولاد ضد زنگ کلاس XXX-16 قوس نرم با نفوذ سبک تر از الکترودهای سلولزی ارائه می دهند. سرباره به راحتی کنترل می شود و قوس به راحتی آتش گرفته و از بین می رود و جذابیت بیشتری برای جوشکار دارد. آنها معمولاً در كاربردهای ساخت عمومی مورد استفاده قرار می گیرند كه در آن نیازی به خصوصیات مکانیكی برای جوش های بحرانی نیست.

الکترود جوشکاری SMAW پایه ای

 الکترودهای پایه ، قوس با نفوذ متوسط ​​و خواص مکانیکی عالی را ارائه می دهند. این پوشش از پودر آهن کم هیدروژن ، TiO2 ، CaCO3 و CaF2 (کلسیم فلوراید) تشکیل شده است . این پوشش از ضخامت متوسط ​​برخوردار است و افزودن پودر آهن باعث افزایش رسوب می شود. جوش حاصل از آن نسبتاً سریع منجمد می شود تا بتوان جوشکاری صاف ، افقی ، عمودی و بالای سرب را راحت تر انجام داد. الکترودهای اساسی مانند E7018 برای جوشکاری های مهم در ساخت و سازه های فلزی سازه ، پل ها ، کشتی ها و پروژه های نفت و گاز دریایی استفاده می شود.

جدول زیر خلاصه ای از الکترود های جوشکاری SMAW را با تفکیک نام ، خصوصیات و فرمول ترکیب بندی آن ها نشان می دهد .

کلاس بندی	جریان جوشکاری	قوس	نفوذ	روکش	پودر آهن
EXXX10	DC+	حفری	عمیق	سلولز – سدیم	0 ت ا10 درصد
EXXX1	AC , DC+	حفری	عمیق	سلولز – پتاسیم	0 درصد
EXXX2	AC , DC-	مدیوم	مدیوم	تیتانیوم – سدیم	0 تا 10 درصد
EXXX3	AC , DC- , DC+	نرم	سبک	تیتانیوم – پتاسیم	0 تا 10 درصد
EXXX4	AC , DC- , DC+	نرم	سبک	تیتانیوم ، پودر آهن	25 تا 40 درصد
EXXX5	DC +	مدیوم	مدیوم	هیدروژن کم – سدیم	0 درصد
EXXX6	AC ، DC+	مدیوم	مدیوم	هیدروژن کم – پتاسیم	0 درصد
EXXX8	AC , DC+	مدیوم	مدیوم	هیدروژن کم – پودر آهن	25 تا 40 درصد
EXX24	AC , DC- , DC+	سبک	سبک	تیتانیوم – پودر آهن	50 درصد
EXX28	AC , DC+	مدیوم	مدیوم	هیدروژن کم – پودر آهن	50 درصد

نام گذاری الکترود جوشکاری SMAW

طبقه بندی AWS A5.1 برای الکترود های روکش دار کربن استیل به شکل زیر است:

• EX1X2 Y1Y2 – X3X4_ H4 R
• E: نماد الکترود
• X1X2 : UST مینیموم در KSI یا 1000 برای PSI
• Y1 : استفاده از الکترود ( AC/DC )
• Y2 : موقعیت جوشکاری. ( 1: همه جهت ها ، 2 : صاف یا افقی ، 3 : فقط صاف )
• X3X4 : رسوب جوش مواد شیمیایی
• H4 : سطح هیدروژن پخشی
• R : رسیدن به رطوبت 4درصد بوسیله وزن بعد از افشا

مثالی از نام گذاری الکترود مناسب برای جوشکاری SMAW

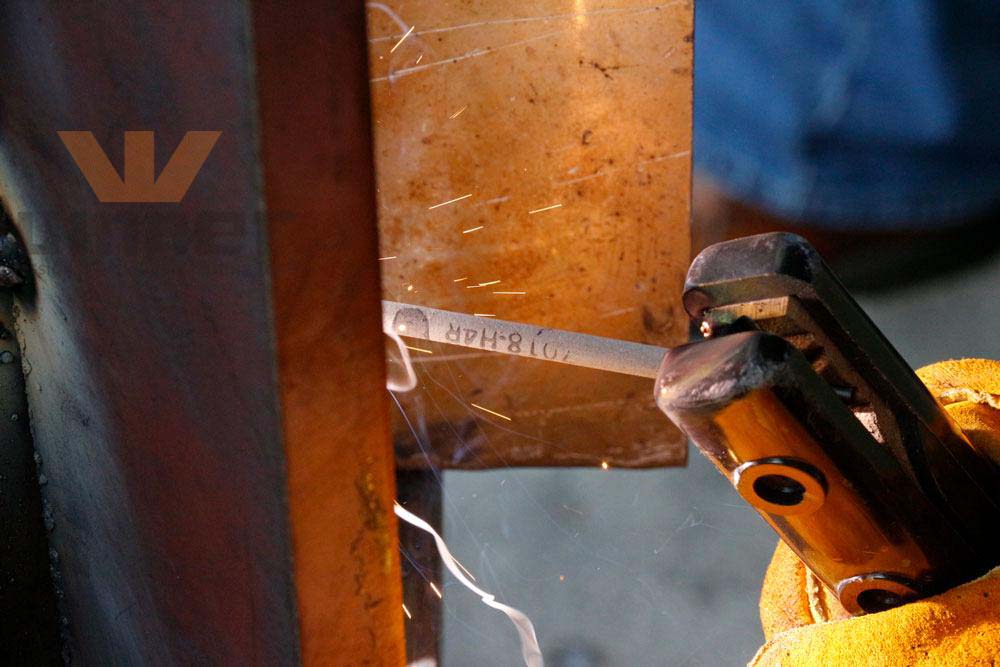

مولفه های نام برده در اسم الکترود E7018 عبارتند از :

• E : اول اسم الکترود
• 70 : قدرت مینیموم ، در مواردی که قدرت کششی بیشتر از 70000 PSI است .
• 1: قابلیت جوش در همه موقعیت ها
• 8 : خصوصیت الکترود . مربوط به جریان AC یا DC+
• H4 : سطح هیدروژن پخشی

علت تفاوت رنگ الکترود ها

رنگ الکترود نتیجه اکسید شدن الکترود است . هیچ گاه الکترود ها را از روی رنگ آن ها انتخاب نمی کنند . برای مثال رنگ های زیر نتیجه اکسیدهای مختلف است:

• قرمز : اکسید آهن
• سبز : اکسید کروم
• سفید : اکسید تیتانیوم
• آبی : اکسید کبالت
• قهوه ای : اکسید آهن و زینک

روکش الکترود مناسب جوشکاری SMAW

روکش های الکترود جوشکاری SMAW موارد زیر را ارائه می دهند:

• محافظت قوس هنگامی که کربنات کلسیم (CACO3) در پوشش در CAO و CO2 در زیر حرارت قوس تجزیه می شود.
• منبع اصلی سیستم سرباره ، که از گودال جوش پشتیبانی می کند و به از بین بردن ناخالصی ها از رسوب جوش فلز مذاب کمک می کند.
• ثبات قوس از طریق عناصر مانند سدیم و پتاسیم.
• منبع اصلی آلیاژی و فلز پرکننده اضافی.

فقط به این دلیل که یک روند قدیمی است به این معنی نیست که اهمیتی ندارد. الکترودهای SMAW حدود 20 درصد از بازار فلزات پرکننده را تشکیل می دهند. مقدار الکترودهای مصرفی ، که در آمریکای شمالی حدود 150 تا 200 میلیون پوند تخمین زده می شود ، و بین هیدروژن کم و سایر انواع تقسیم می شود ، برای پنج سال گذشته نسبتاً ثابت مانده است . این تقاضای مداوم برای الکترودهای SMAW این فرض را پشتیبانی می کند که هر برنامه دارای فرایند جوشکاری است که به بهترین وجه کار می کند و هنگامی که در موقعیت هایی قرار می گیریم که نیاز به قابلیت حمل و سادگی دارند ، SMAW بیشترین مزایا را ارائه می دهد.

دسته بندی الکترود جوشکاری SMAW

الکترود های جوشکاری SMAW به چند دسته تقسیم می شوند که در سیستم A5.1 عبارتند از :

• الکترود Sureweld 10P
• الکترود sureweld 10P Plus
  الکترود Sureweld 710P
• الکترود Sureweld 6010
• الکترود Sureweld 6011
• الکترود Sureweld 6013
• الکترود Sureweld 7014
• الکترود Sureweld 7024

خوشحالیم که در این مقاله با ما همراه بودید. منتظر نظرات و پیشنهادات شما هستیم.

منابع : uti – shielded – thefabricator
